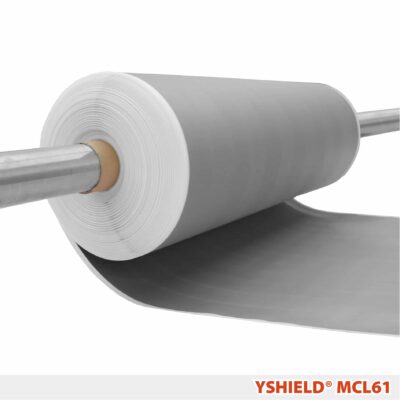

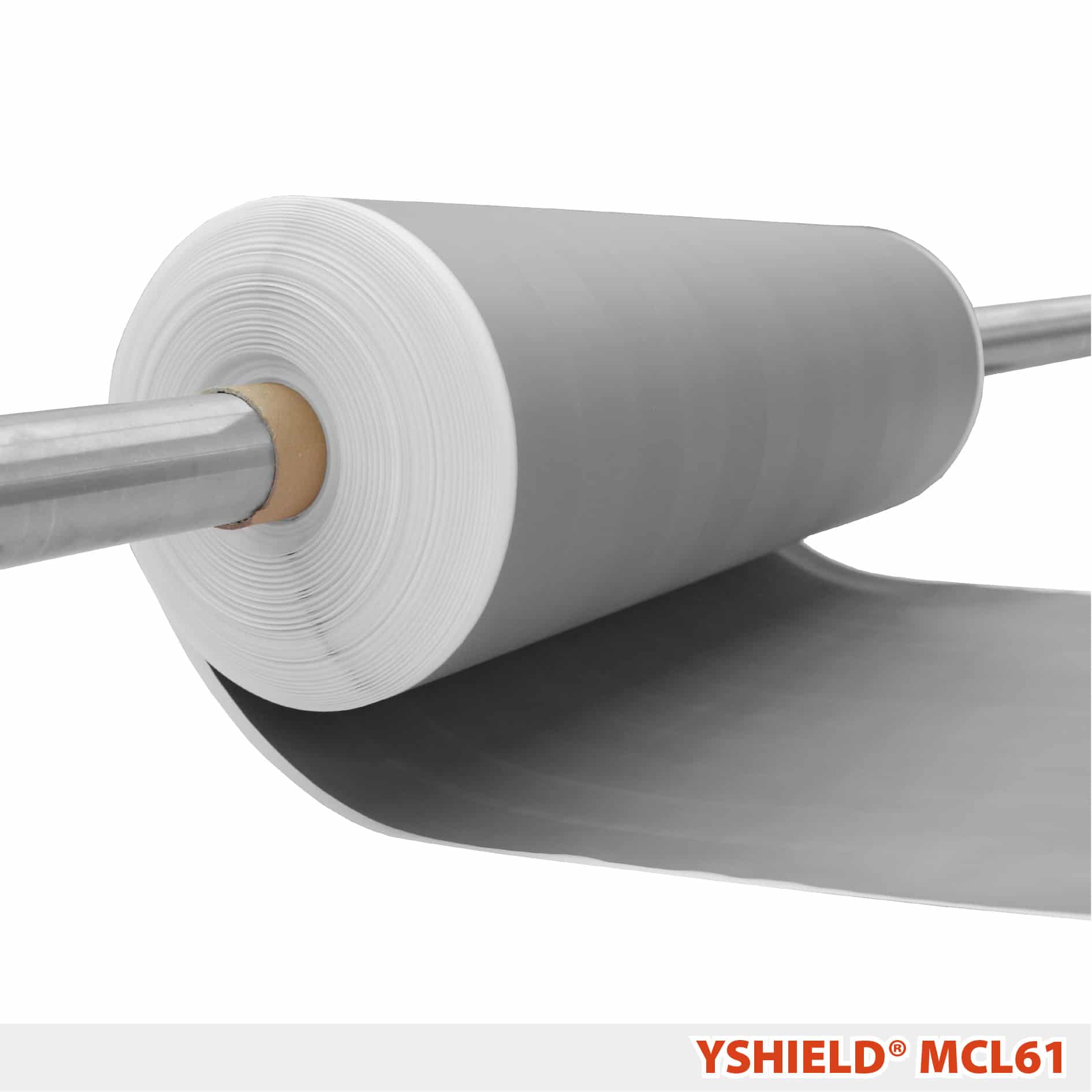

MCL61 – Film de blindage magnétique – 61 cm de large – mètre linéaire

Un nouveau film pour protéger les champs d'induction magnétiques de basse fréquence avec une atténuation de 30 dB = 97 %.

La toile MCL61 est notre nouveau film de blindage magnétique fabriqué à partir d'un alliage de cobalt amorphe pour le blindage des champs d'induction magnétiques alternatifs de basse fréquence (50 Hz entre autre). Relié correctement à la terre, il peut aussi de se protéger des champs électriques alternatifs à basse fréquence (BF) et des champs électromagnétiques de haute fréquence (HF).

Champs magnétiques statiques : Sauf indication contraire dans le titre, ce produit n'est pas du MUMETALL®. Il s'agit d'un alliage plus récent qui offre un meilleur blindage. Le MUMETALL® est promu pour protéger les champs magnétiques statiques, mais si l'on se réfère aux feuilles habituellement utilisées (épaisseur du matériau 0,1 mm), l'effet du blindage est en effet assez faible. Ici, il s'agit d'un alliage à base de cobalt dont l'atténuation augmente d'intensité en fonction de la vitesse du mouvement des charges électriques qui produisent des champs d'induction magnétiques. Les champs magnétiques statiques ou les aimants permanents n'ont pas mouvement des charges électriques c'est pourquoi ce produit ne les protège pas.

Par rapport au MUMETALL®, ce nouveau matériaux MCL61 présente de nombreux avantages : Le MUMETALL® est mou et sensible à la flexion, aux chocs et à la transformation, il perd très rapidement ses propriétés écran lorsqu'il est plié. Les bandes de cobalt du MCL61 sont souples mais résistantes, même pour de petits rayons de courbure. L'atténuation reste constante même en cas de contrainte mécanique élevée. Comme les bandes de cobalt ne sont que de 20 µm d'épaisseur, 50 mm de largeur et tranchantes comme un couteau, le fabricant les lamine pour les protéger. Grâce au laminage, le MCL61 est résistant à la corrosion, même dans les environnements humides. Avec une largeur de 61 cm, les grandes surfaces sont protégées plus rapidement que les bandes MUMETALL® de 15 cm de large. La toile MCL61 peut être facilement découpée avec des ciseaux.

Disponible à partir de 1 mètre courant et au mètre linéaire (pas de coupes en cm). La coupe sera effectuée selon les exigences du client, sans droit de rétractation possible. Une fois le produit coupé, il n'est pas possible de nous le renvoyer!

Données techniques

• Largeur : 61 cm
• Longueur : Au mètre / rouleau de 20 m / rouleau de 290 m ; En raison des coûts de production élevés, nous permettons de diviser la quantité commandée !
• Atténuation du champ magnétique de basse fréquence (BF): 30 dB (97 %) ; L'atténuation dépend du nombre de films supperposés, de la torsion du câble, de la taille de la zone, etc : Blinder les câbles avec 1-2 feuilles, les boîtes à fusibles ou compteur électrique avec minimum 2-4 feuilles. Il est conseillé d'utiliser minimum 2 couches de feuilles (films) en général sur les surface à couvrir. Il faut que la surface couverte soit plus grande possible autour du point (source) le plus intense car les champs magnétiques ont tendances à contourner les blindages au pourtour!
• Atténuation HF : 70 dB
• Poids : 265 g/m² ; Épaisseur du matériau : 0,1 mm ; Couleur : argenté
• Perméabilité : µ 2 = 10.000 ; µ 4 = 25.000 ; µ max. = 100.000 ;
• Polarisation à saturation Bs : 0,55 T
• Intensité du champ coercitif Hc : 0,5 A/m
• Rémanence Br/Bs : 0,7
• Température de Curie Tc : 225 °C
• Matériaux : Polyester, Co, Fe, Mo, Nb, Si, B

Traitement :

Avertissement : Les bords coupants sont tranchants comme une lame de rasoir ! Important : Il est difficile de coller le film sans plis, il vaut mieux couvrir la zone avec des revêtements muraux solides.

Pour les murs, plafonds, sols : utilisez de préférence une colle de montage à haute viscosité, qui adhère aux matériaux non absorbants. Ces colles adhérentes sont disponibles chez les marchands de matériaux pour le bâtiment. Lissez la colle, posez le film, lissez avec un rouleau de pression ou une raclette. Les feuilles de MCL61 doivent se chevaucher, égaliser les chevauchements, peindre le tout avec n'importe quelle peinture synthétique de dispersion vendue dans le commerce. Nous n'avons pas de marque en particulier à recommander, il faut faire des tests préalablement. Sur le sol, il est conseillé de coller un matériaux par dessus (tapis, linoleum, parquet...). Attention, le film est un pare-vapeur sur les surfaces murales !

Mise à la terre

La toile MCL61 est isolée électriquement, c'est à dire qu'elle est recouverte d'un matériaux non conducteur: le polyester.

Pour assurer sa mise à la terre, la chose n'est pas aisée! Chaque bande doit être vissée à l'aide d'une rondelle crantée qui pénètre le film polyester. Le kit de mise à la terre GCL contient toutes les pièces pour 10 bandes.

Atténuation du blindage

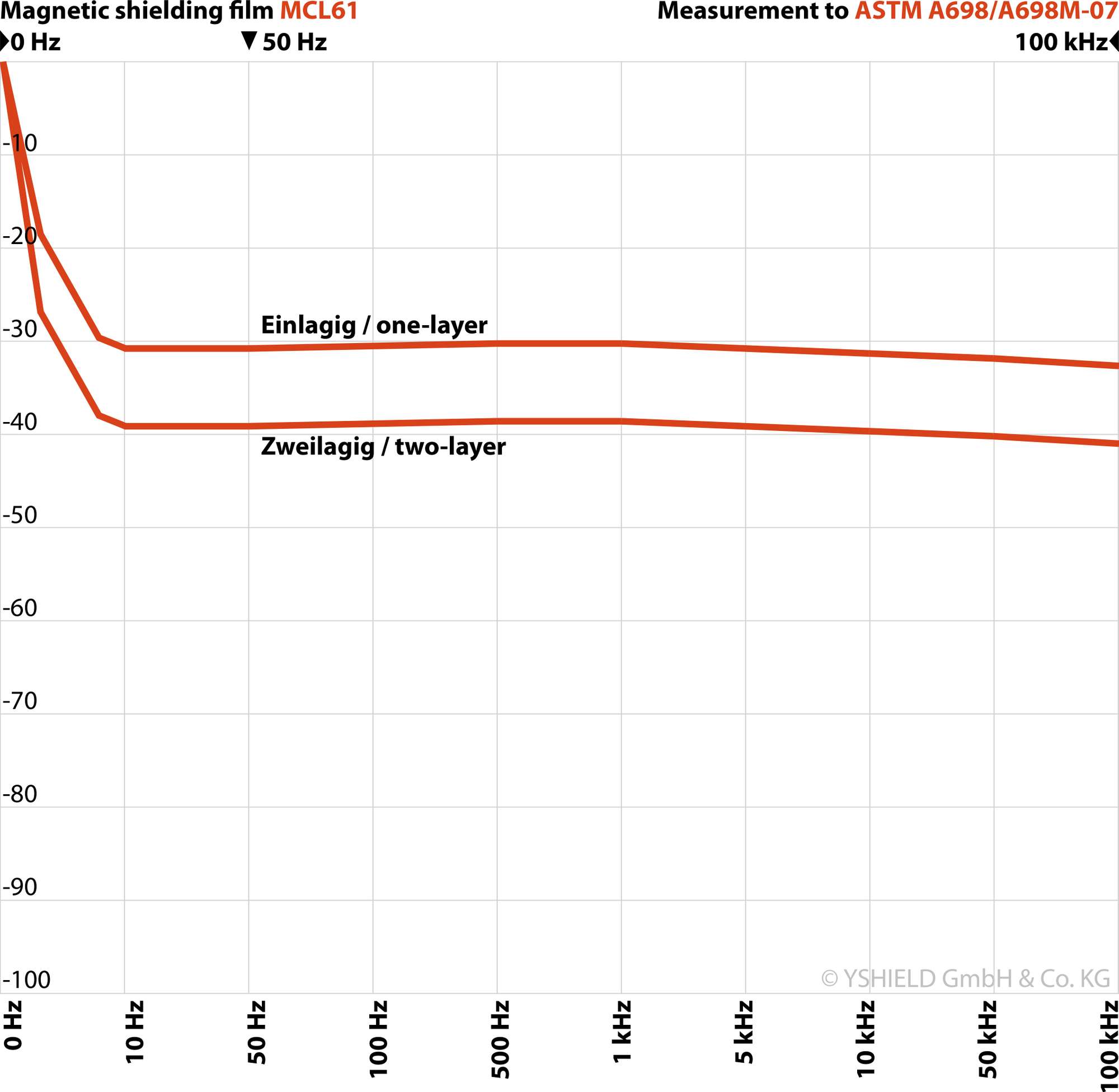

Les atténuations du blindage sont régulièrement testées en laboratoire par le fabricant selon la norme ASTM D4935-10, le champ magnétique de basse fréquence selon ASTM A698/A698M-07. Vous trouverez le rapport de test ci-dessus.

Rapport de tests

Produit testé:
Film de blindage magnétique: MCL61
Date du test:11/05/2021

Garantie:
Le fabricant Yshield garanti obligatoirement l'atténuation du blindage d'un produit avec ce rapport de laboratoire. Les courbes de mesure de courbes de mesure représentent
la valeur moyenne de toutes les charges testées, dans une de tolérance de +/- 2 dB. Notez bien qu'atténuer d'un certain facteur de puissance ne signifie jamais supprimer à 100%. La confusion est fréquente!

Lieu du test:
Propre laboratoire professionnel CEM du fabricant selon les normes internationales. Contrôle quotidien de la qualité et du développement des produits.

Conformité:

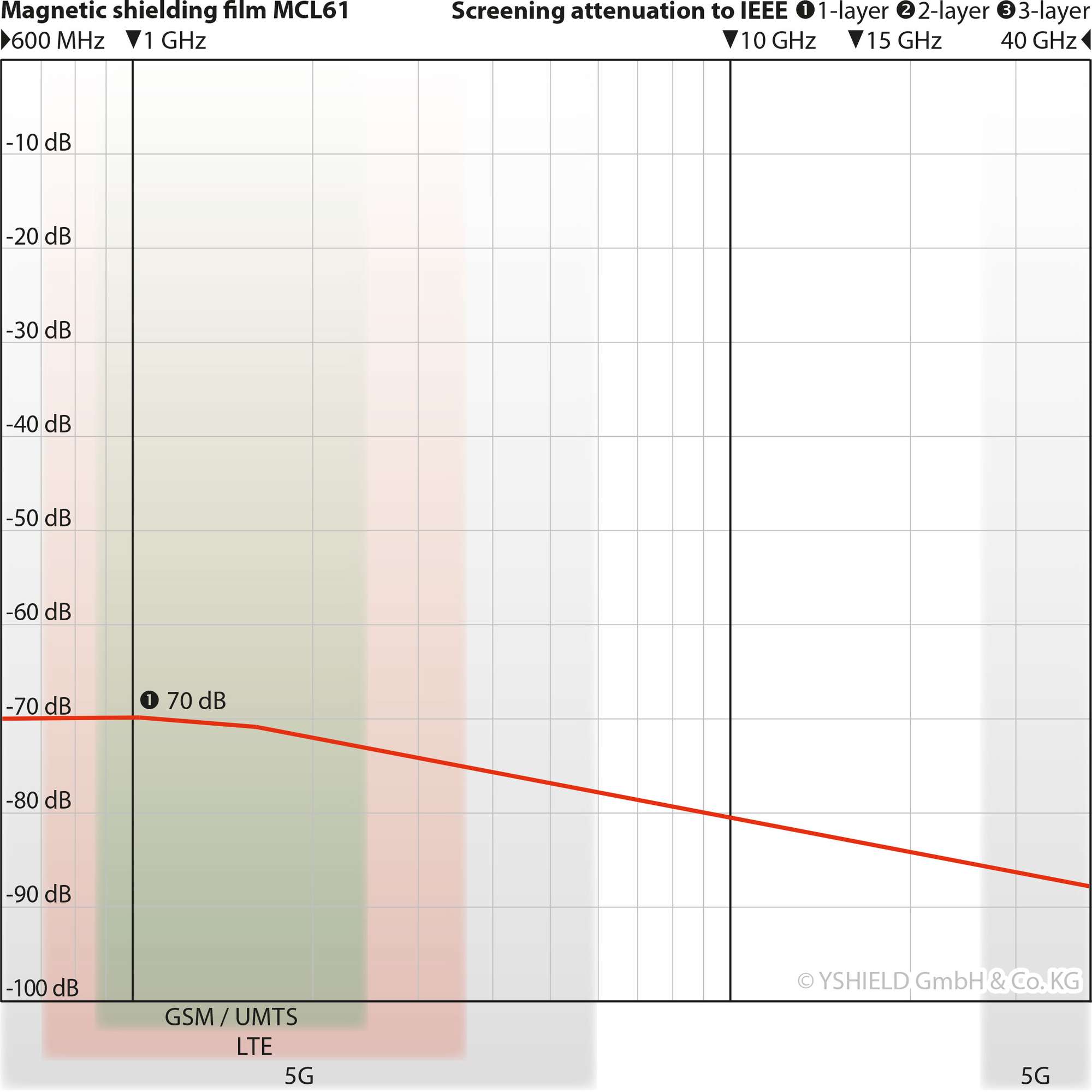

La mesure de l'atténuation des ondes électromagnétiques de 600 MHz à 40 GHz a été été réalisée conformément aux normes IEEE Std 299™-2006 ou ASTM D4935-10.

Configuration du test:
Appareils de mesure : Vecteur
Analyseurs de réseau Rohde & Schwarz ZNB20 et ZNB40 avec une dynamique de mesure jusqu'à 140 dB.
Antennes : Pour les antennes à cornet IEEE Std 299™-2006 antennes à cornet à polarisation horizontale/vertical à à l'intérieur et à l'extérieur d'une chambre d'essai. Pour
ASTM D4935-10 cellules TEM avec une polarisation radiale.

Mise en œuvre de l'essai:
Irradiation avec la puissance densité de flux magnétique S1. Mesure de la densité de flux de puissance omniprésente S2.
L'atténuation du blindage est une variable non dimensionnelle

Valeurs mesurées en décibels (réduction de puissance) (dB) :

dB Atténuation
10 = 90 %
20 = 99 %
30= 99.9 %
40 = 99.99 %
50 = 99.999 %
60 = 99.9999 %
