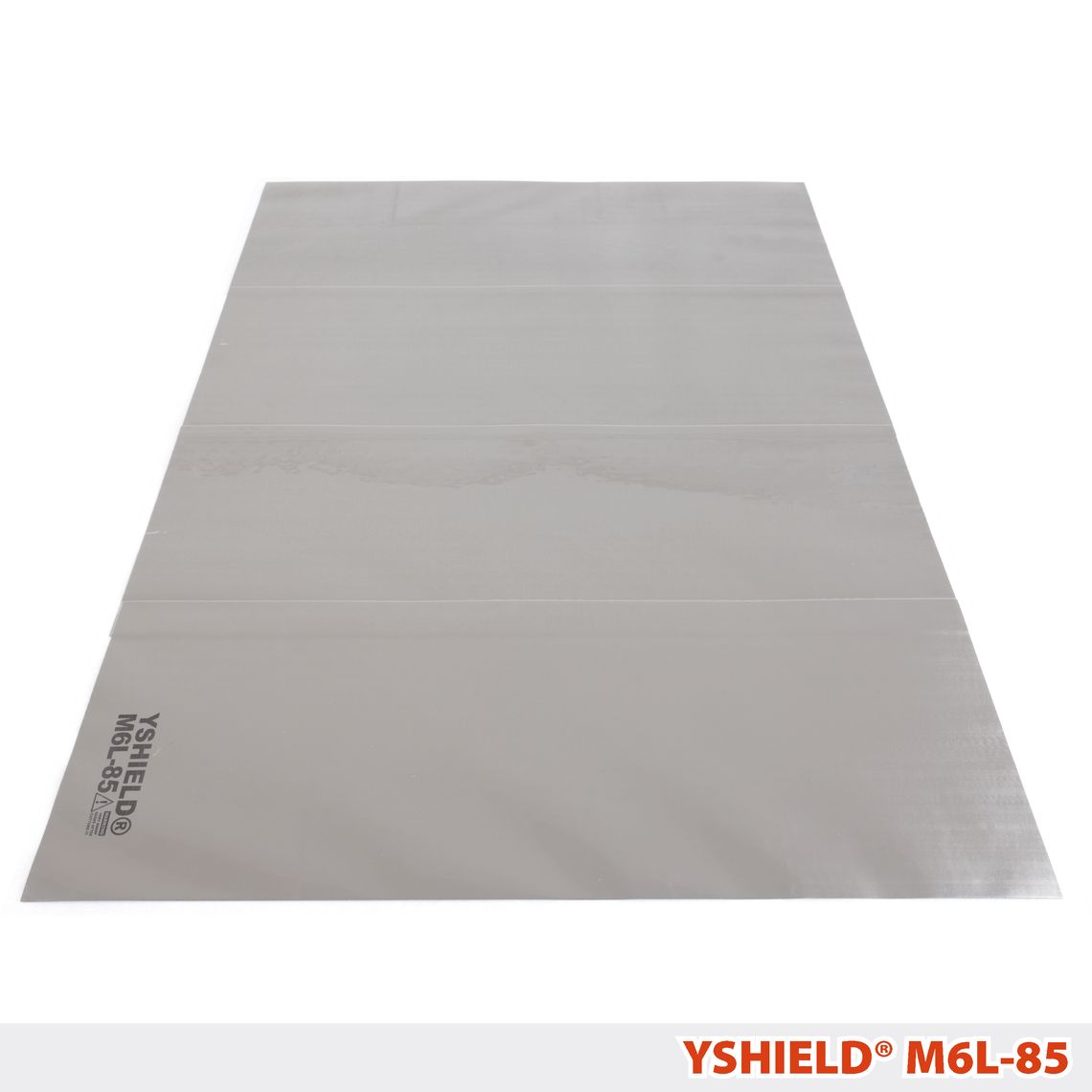

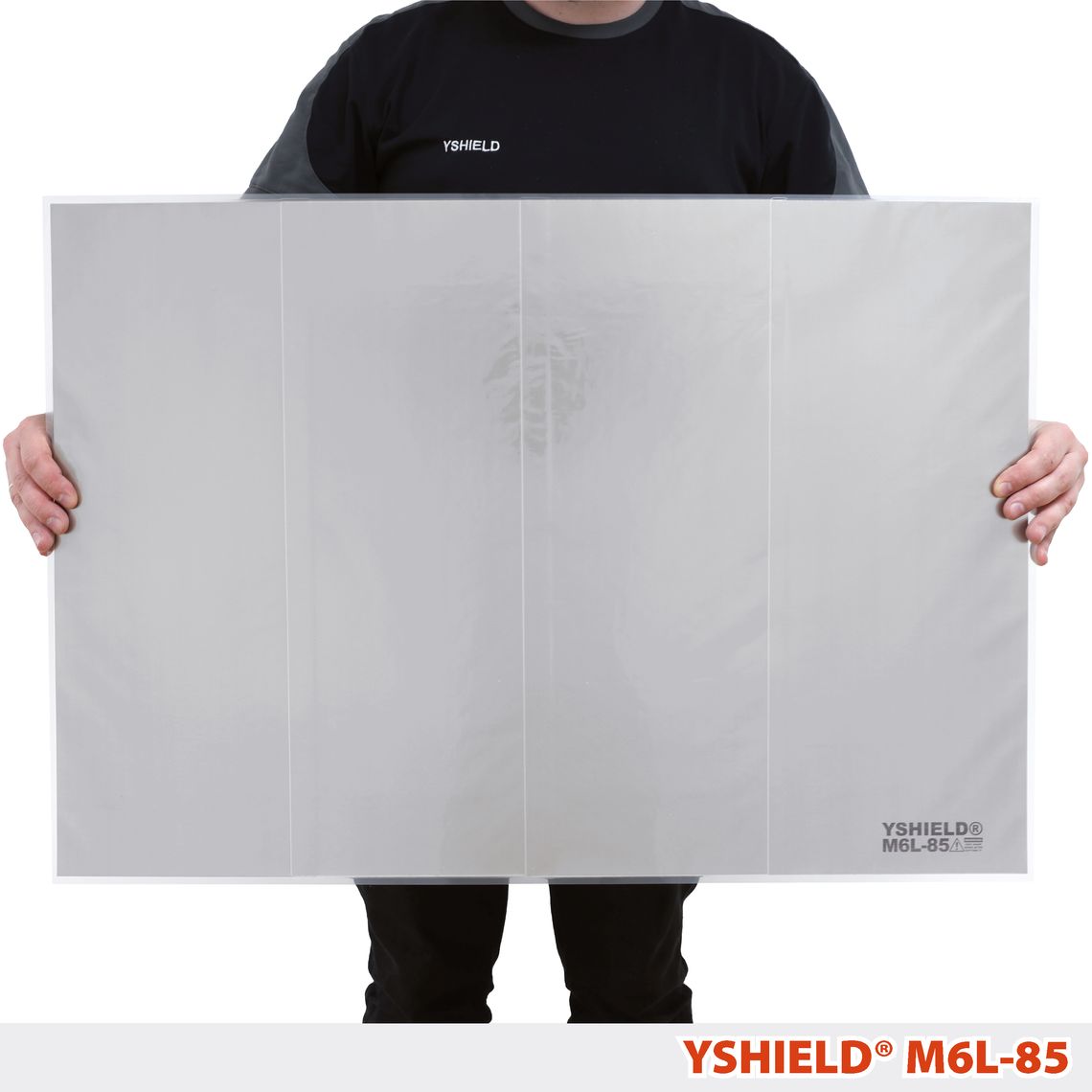

YSHIELD® M6L-85 feuille de blindage magnétique de 80×55 cm

Le M6L-85 est une "feuille" de blindage pour champs magnétiques à basse fréquence, protégée en permanence des influences environnementales sur les deux faces par un film de laminage. Elle est donc extrêmement durable et peut être utilisée, par exemple, sur un toit plat ou sous des structures de plancher. Le traitement monocouche présente le meilleur rapport prix/performance. Pour des densités de flux magnétiques plus élevées, un traitement multicouche est indispensable!. Pour ce produit, nous avons relié 6 feuilles de blindage très fines, car plusieurs couches minces offrent un meilleur blindage qu'une seule feuille épaisse.

Il convient aux petites surfaces dans un environnement domestique, ainsi qu'aux grandes surfaces dans la construction, l'artisanat ou l'industrie. En outre, il existe de nombreuses possibilités d'application dans les voitures, les véhicules électriques, les camionnettes, les mobile-homes et les camping-cars.

Mise en place

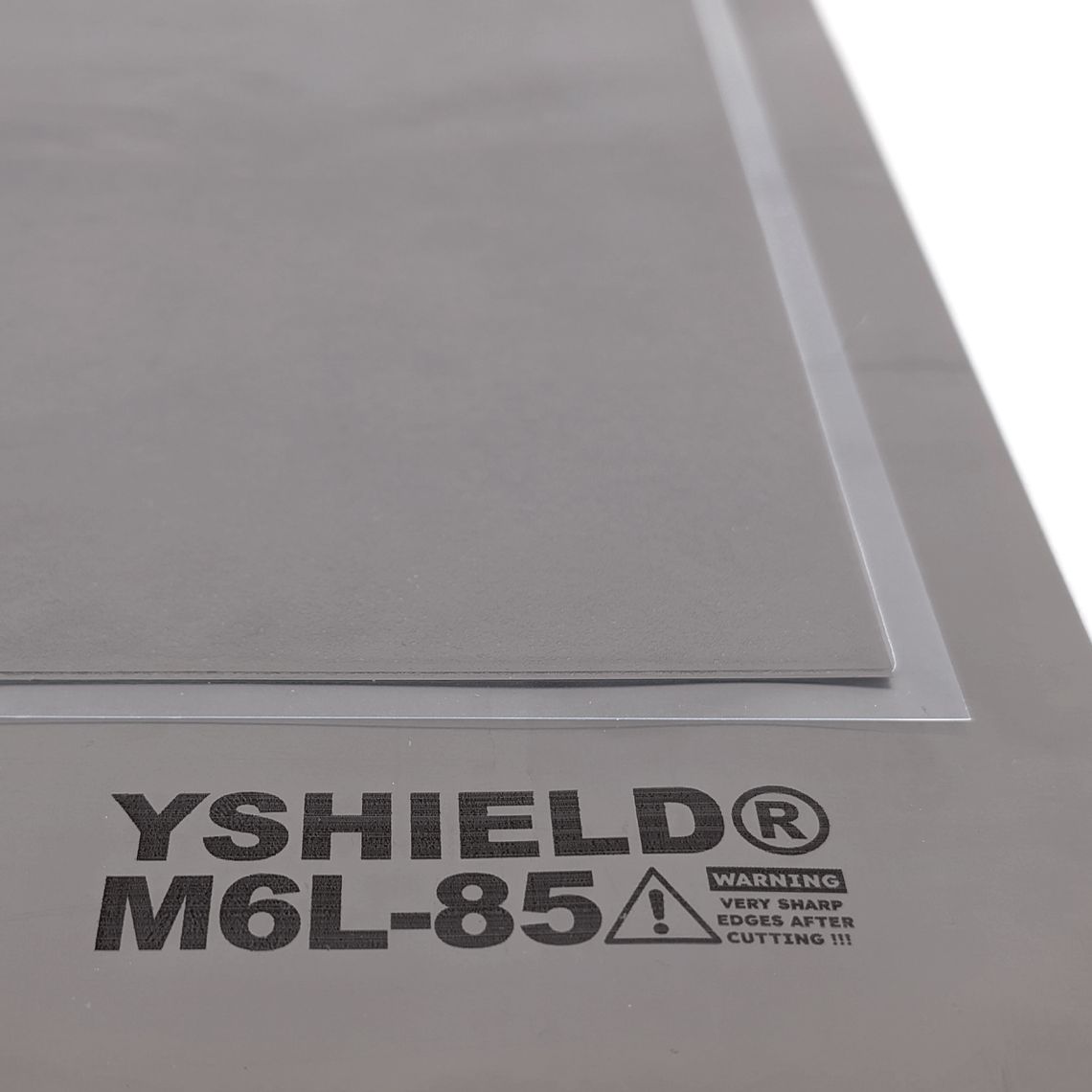

Attention : La série M6L peut être coupée avec des ciseaux de haute qualité ! Les arêtes de coupe sont aussi tranchantes que des lames de rasoirs et doivent être protégées (par exemple avec du ruban adhésif) immédiatement après la coupe !
Utilisez des gants résistants aux coupures pendant le traitement ! Nous recommandons de planifier l'installation des plaques de manière à ne pas avoir à les couper !
Veillez à ce que les plaques constituent une barrière à la vapeur d'eau dans le cas de grandes surfaces murales.
Application : Choisissez un adhésif capable de coller le film de stratification en PET (polyéthylène téréphtalate). Il existe des colles de montage à haute viscosité, par exemple pour les substrats solides, ou des colles plastiques flexibles pour le collage, par exemple sous les tapis dans les voitures. Suivez les instructions du fabricant de la colle. Application à l'aide d'une agrafeuse ou d'une cloueuse : Si le support s'y prête, nous recommandons l'utilisation d'une agrafeuse ou d'une cloueuse électrique. Pour une couche, y compris le chevauchement, une agrafeuse électrique de prix moyen suffit ; pour deux couches ou plus, vous aurez besoin d'une cloueuse professionnelle. La surface de blindage doit se chevaucher d'au moins 2 cm.
Installation multicouche : Installez toujours les plaques en position décalée - la surface doit couvrir le chevauchement en dessous.

Mise à la terre

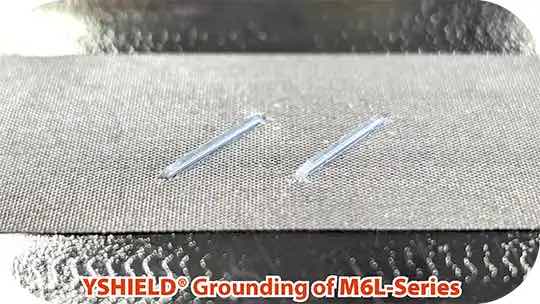

Lors du blindage des champs magnétiques, il faut également prêter attention aux champs électriques 50 Hzet à la sécurité. La mise à la terre doit être effectuée pour éviter la propagation des champs électriques 50 Hz. La série M6L est entièrement laminée, mais il existe encore une solution pour la mise en contact : Collez notre ruban de mise à la terre GSX10 sur toutes les surfaces et remontez derrière une plaque murale de mise à la terre GS3 que vous pourrez raccorder à la terre avec une fiche GP1 et un câble GL20 de mise à la terre. Agrafez ou clouez à travers le ruban de mise à la terre. Les agrafes ou les clous entrent en contact avec le panneau et le ruban de mise à la terre. Vous trouverez d'autres éléments dans la rubrique « Mise à la terre ».

Données techniques

• Dimensions : 80 x 55 cm (surface de protection) ; 82 x 57 cm (produit total)
• Épaisseur : 0,5 mm (0,7 mm de chevauchement)

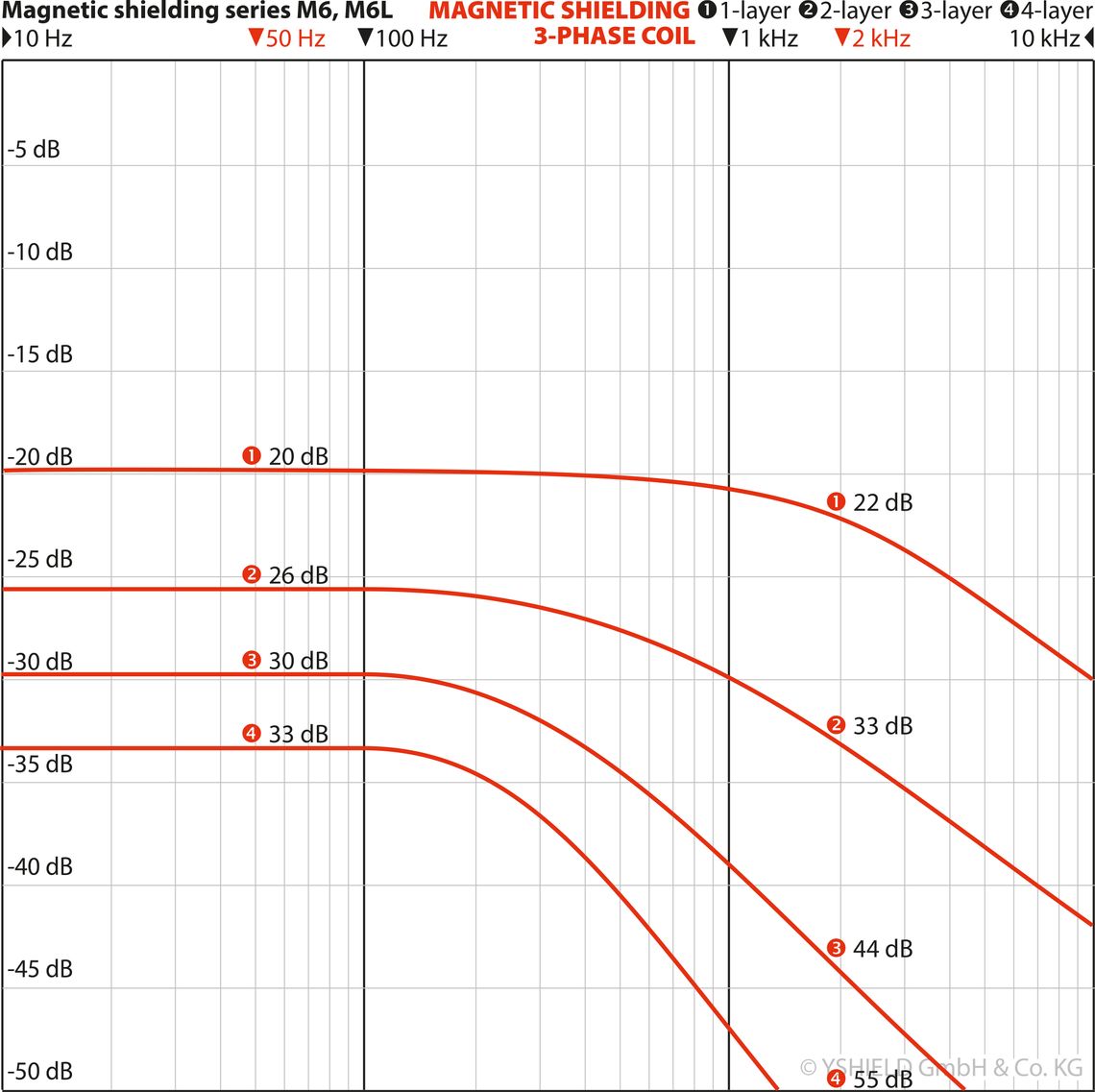

• Atténuation des champs magnétiques (triphasé 50 Hz) : monocouche 20 dB (89,4 %), double couche 26 dB (94,8 %), triple couche 30 dB (96,9 %), quadruple couche 33 dB (97,7 %)

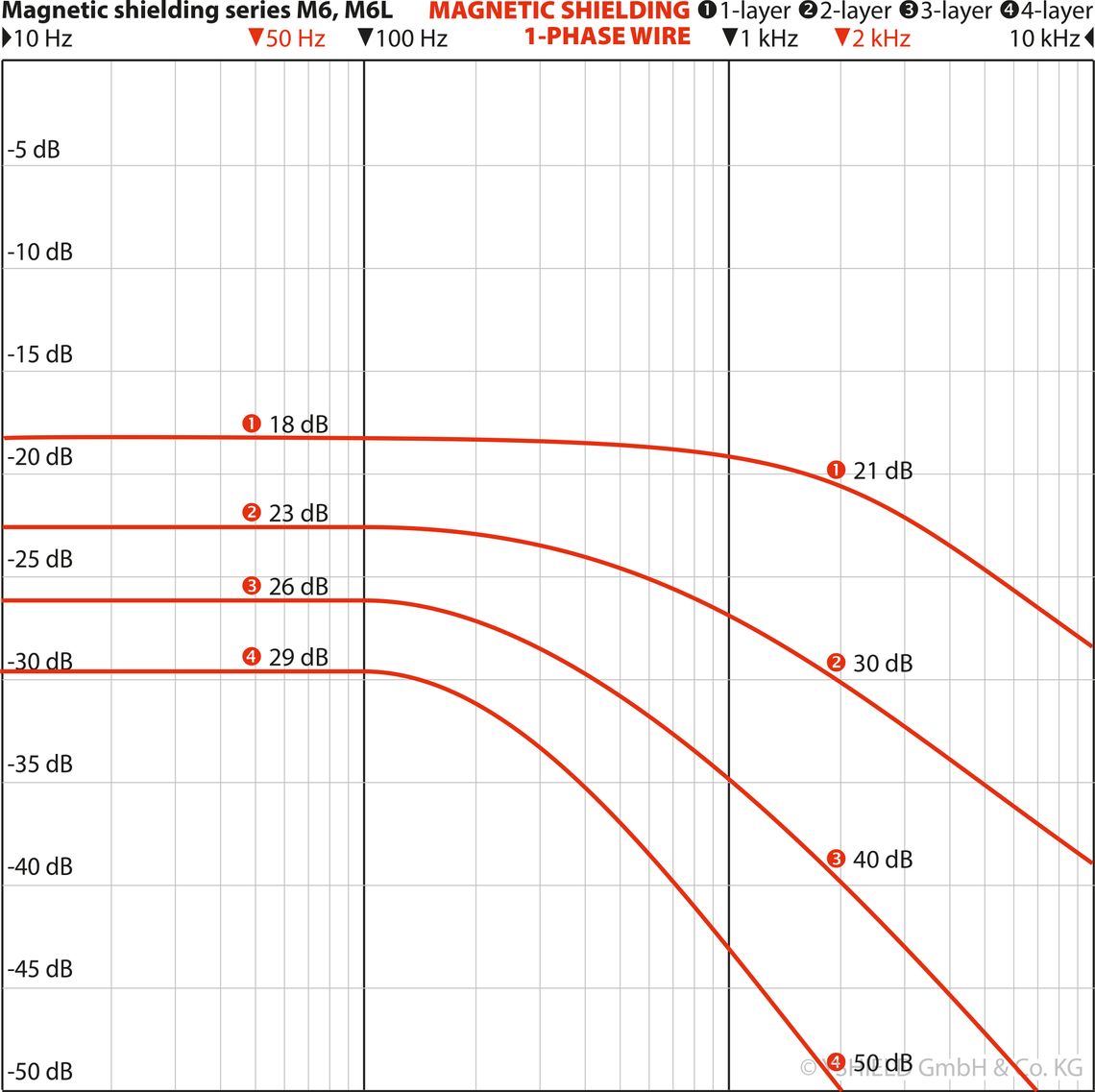

• Atténuation des champs magnétiques (monophasé 50 Hz) : monocouche 18 dB (87 %), bicouche 23 dB (93,1 %), triple couche 27 dB (95,4 %), quadruple couche 29 dB (96,6 %)
• Atténuation des champs magnétiques (statique) : Les consommateurs de courant continu, le champ magnétique terrestre, les aimants permanents sont protégés dans une fourchette allant de 15 % (simple couche) à 58 % (quatre couches).
• Rayon de courbure minimal : 20 cm
• Pour des raisons d'innovation, nous ne déclarons pas les ingrédients et les clés magnétiques.
