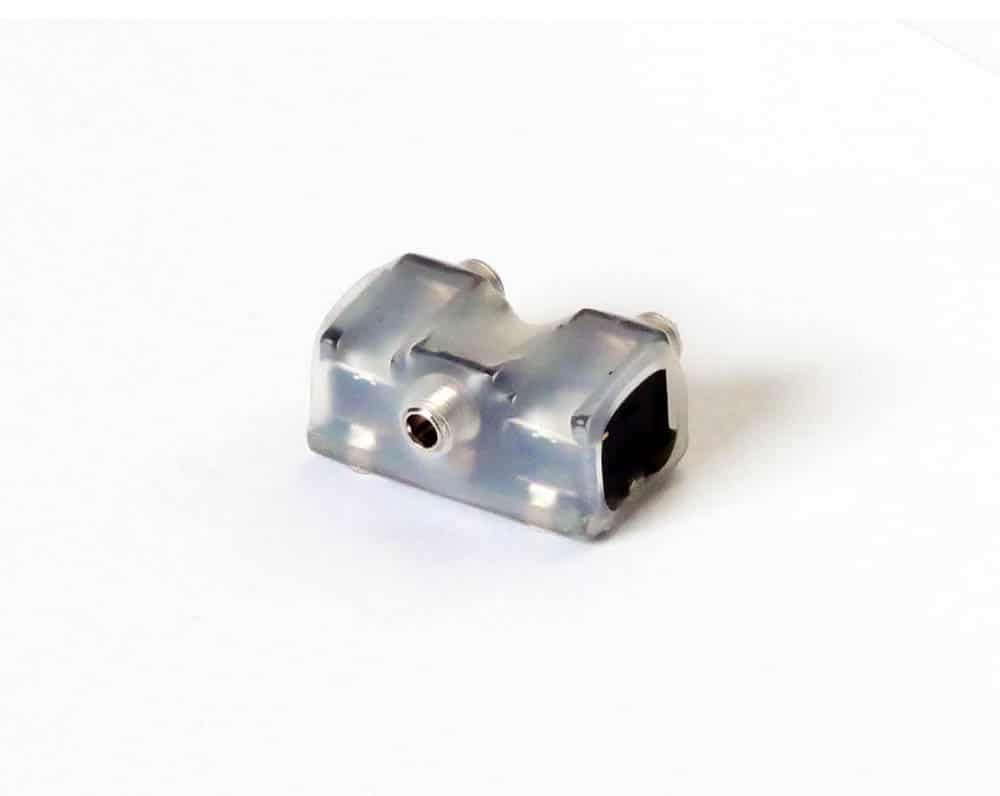

Adaptateur ADA-Y pour la connexion simultanée du HFE59B et du HFW59D au NFA

Adaptateur en Y de 2 x 2,5 à 1 x 2,5 mm mono pour la connexion simultanée du HFE59B et du HFW59D au NFA.
Il permet l'enregistrement résumé de toute la bande de fréquence de 27 MHz à 10 GHz. Pour éviter le chevauchement des réponses en fréquence des deux appareils, le filtre passe-haut HP33_G10 doit être utilisé avec le HFW59D.

Montage

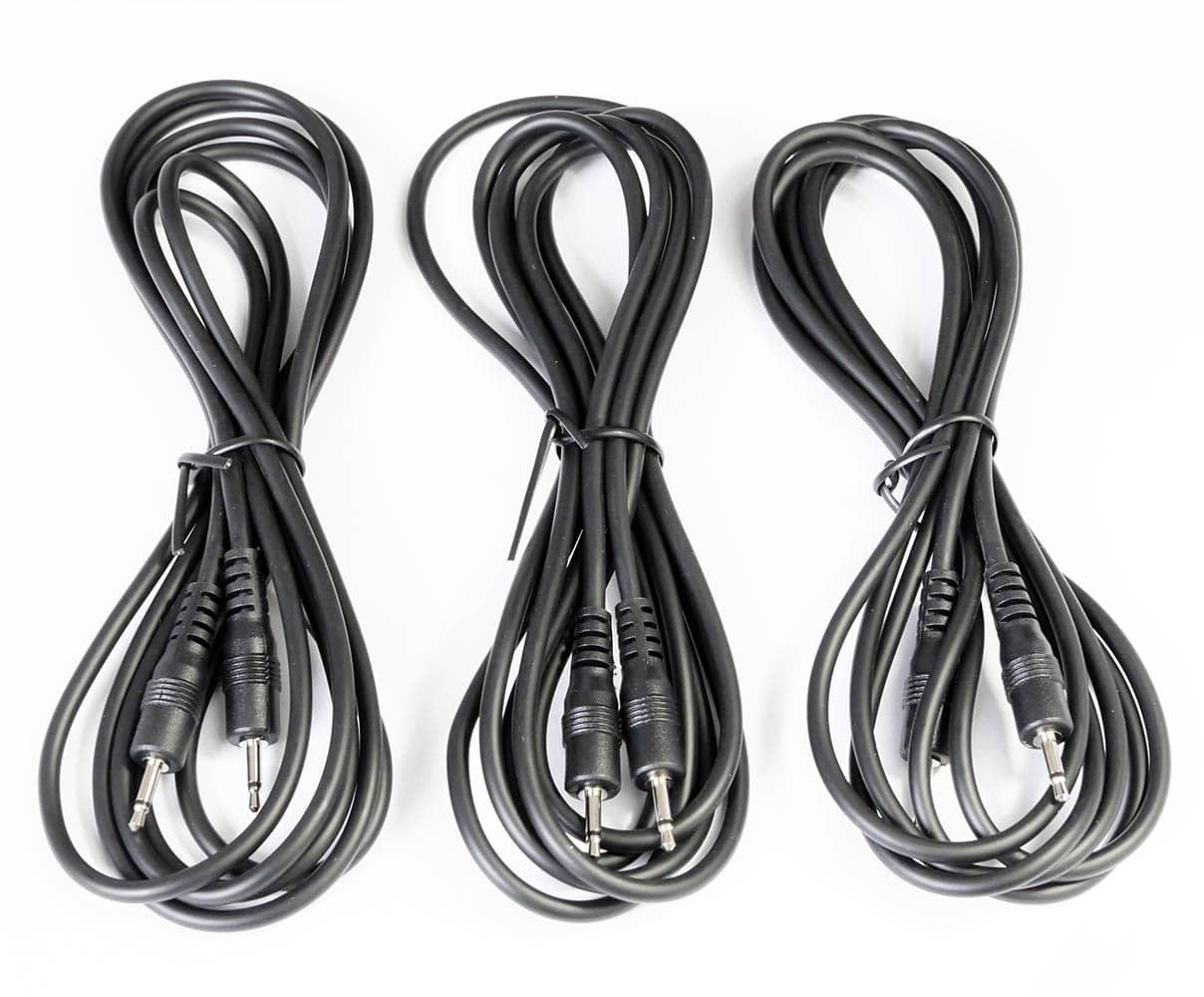

Connectez la prise unique de l'ADA-Y à la prise "AC/DC" du NFA1000. Connecter les prises "DC out" des analyseurs HF aux deux prises de l'autre côté de l'ADA-Y.

Réglages sur les instruments

Les réglages habituels sont appliqués au NFA1000.
Important : La sortie "DC out" et les plages de mesure des analyseurs HF en particulier doivent être réglées sur la même valeur. Il est essentiel d'observer les différentes affectations de leur commutateur "Range" selon le tableau suivant !

La valeur mesurée est enregistrée dans le canal 4 (CH4) comme une somme de 27 MHz à 10 GHz (utiliser le HFW59D avec le filtre HP33_G10 !). Pour une vérification préliminaire des valeurs mesurées sur le NFA1000 allumé, appuyez brièvement sur le bouton "Mode" une fois (ou sur le bouton "flèche vers le haut" sur le NFA30M) : La valeur affichée doit être prise x 4 ("DC out" = 2V), ou x 8 ("DC out" = 1 V) pour correspondre à la somme des deux valeurs HF mesurées. Dans le logiciel NFAsoft, ces facteurs sont pris en compte dans la fonction "Convertir les unités HF".
