Filtre PROSTOP65 Polier – Protection CPL Linky et électricité sale
Avec 35 ans d’expérience dans le domaine de la maîtrise de l’énergie POLIER propose le filtre CPL haute performance PROSTOP qui filtre les ondes des compteurs électriques Linky mais également tous les équipements domestiques.
280,02€
- Retour 14 jours
- Paiement sécurisé
- La livraison se fait en théorie entre 3 et 5 jours ouvrables (*)
- Le prix de la livraison dépend du prix total de votre commande en ligne. Nous faisons également une différence en fonction du poids de votre colis. Les frais d’expédition sont calculés automatiquement dans votre panier. Voulez-vous expédier vos produits dans un autre pays ? Dans ce cas, des frais d’expédition différents s’appliquent.
- Les frais de livraison seront visibles avant la finalisation de votre commande
(*) Notez bien que pour certains produits momentanément indisponibles ou en quantité limitée, vous pouvez patienter quelques jours de plus.
Applications
Le compteur électrique LINKY en particulier en France ainsi que les équipements domestique (domotique, alarme, système de sécurité) émettent des signaux CPL (Courant Porteur en Ligne) à travers le réseau électrique. Il est aussi efficace pour tous les autres types de perturbations présentes sur le réseau électrique dans la bande du kilohertz "électricité sale": onduleurs de panneaux photovoltaïques, lampes économiques, alimentations basse tension, appareils électriques, TV, ordinateurs etc...
Ces signaux parasites présents sur le réseau électrique perturbent les personnes électrosensibles (voire les études scientifiques à ce sujet sur notre site).
Ces ondes peuvent provenir de son propre compteur électrique LINKY mais aussi du compteur ou des équipements du voisin. Ces ondes sont envoyées sur tout le réseau électrique.
Avec 35 ans d’expérience dans le domaine de la maîtrise de l’énergie POLIER propose le filtre CPL haute performance PROSTOP65 qui filtre les ondes des compteurs électriques Linky mais également tous les équipements domestiques qui créent de l'électricité sale.

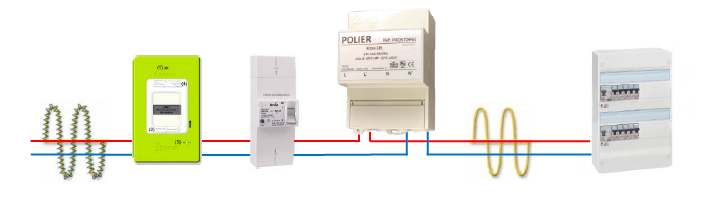

L’installation du filtre CPL PROSTOP65 entre le disjoncteur et le tableau électrique fait barrage aux ondes qui ne pénètrent plus dans le logement.
Cependant, le fabricant POLIER précise que c’est de la responsabilité du client si vous le connectez sur ce type de réseau.
Sur le schéma de branchement, le neutre est tout simplement remplacé par la deuxième phase dans le cas du réseau belge phase/phase.
Il est de toute façon fortement conseillé de faire à un électricien professionnel !
Principe
- Identifiez aussi les appareils générateurs de perturbations dans votre habitat à l'aide de mesureur d’électricité sale.
- Vous pouvez alors compléter la protection en plaçant au plus près des appareils perturbateurs des filtres capacitifs sur prises : filtre panda 15X2.
- Les filtres Stetzerizer et Panda sont compatibles avec le filtre PROSTOP65.
- Vous devez placer un filtre Prostop65 par phase ! Si vous avez par exemple du triphasé et que vous alimentez plusieurs parties de votre bâtiment avec différentes phases du câble d'arrivée, il vous faudra dans ce cas 3 filtres Prostop65 ! Vérifiez cela avec un électricien professionnel si nécessaire pour savoir le nombre de filtres à connecter.
Points forts
Filtre les 4 bandes de Fréquence CENELEC (A Linky, B, C et D)
• Atténuation : -40 dB
• Installé sur la partie privée de votre installation, il est légal.
• Encombrement réduit (4 modules)
Dissipation thermique :
Les filtres sont généralement conçus avec des condensateurs et des selfs (Bobine). Ces dernières dégagent de la chaleur lorsqu'elles sont traversées par beaucoup de courant. Dans le cas du PROSTOP65, tous les composants sont noyés dans une résine thermique pour évacuer la chaleur.
Self Torique :
L'utilisation de selfs toriques est tout particulièrement adaptée. Robustes, elles limitent les champs magnétiques contrairement aux solénoïdes.
Caractéristiques techniques
| REFERENCE | PROSTOP65 |
| Atténuation théorique | 40 dB (99% des signaux filtrés) |
| Fréquence filtrées | 35 – 150 kHz (CENELEC A Linky, B, C et D) |
| Intensité Maxi | 65 A @ 40°C |
| Certification - Norme CENELEC | NF - EN 60939-2 |
| Tension de fonctionnement | 110 -270 V |
| Fréquence de fonctionnement | 50 – 60 Hz |
| Indice de protection | IP51 |
| Durée de vie | 25 ans @ 50°C |
| Température d'utilisation | -25 +85°C |
| Section Max branchement phase/neutre | 6 - 16 mm² |
| Couple de serrage | 3 +-0.1 Nm |
| Poids | 0.8 kg |
| Consommation nominale | Inférieur à 3 W |
Consommation
Le PROSTOP65 consomme moins d'1 watt (W) de puissance.
En une journée cela fait : 0.024 kWh
En un an cela fait : 8.7 kWh = > 1.3 €/an
Source: https://voltebox.com/pages/consommation-prostop65
Qu'est-ce que la bande CENELEC?
La norme CENELEC (EN 50065) définit les fréquences utilisées pour les communication CPL. La norme définit 4 bandes.
Bande CENELEC A : Réservé pour les fournisseurs d'électricité. => Compteur Linky (36 KHz à 91 KHz)
Bande CENELEC B : Toutes applications, pas de gestion de collisions.
Bande CENELEC C : Réseaux domestiques avec gestion de collisions.
Bande CENELEC D : Alarmes et systèmes de sécurité sans gestion de collisions.

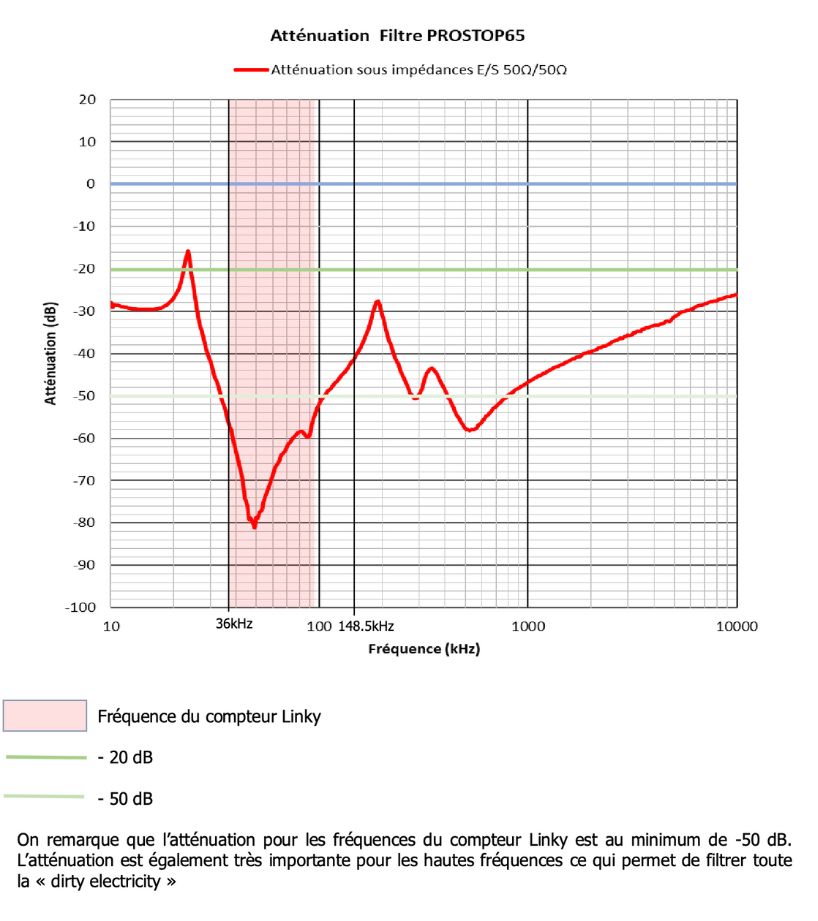

On remarque que l'atténuation pour les fréquences du compteur Linky est au minimum de 50 dB.
L'atténuation est également très importante pour les hautes fréquences ce qui permet de filtrer toute la "dirty electricity" (électricité sale)

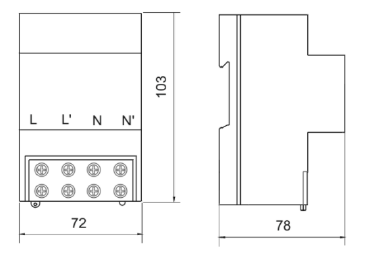

Dimensions :
Schéma de branchement
Le filtre PROSTOP65 se branche entre le disjoncteur d’abonné et le tableau électrique. Il est donc installé sur la partie privée de l’installation.
Le filtre sera installé après le parafoudre.
Installation monophasé:
Remarque: le neutre est tout simplement remplacé par la deuxième phase dans le cas du réseau belge phase/phase.

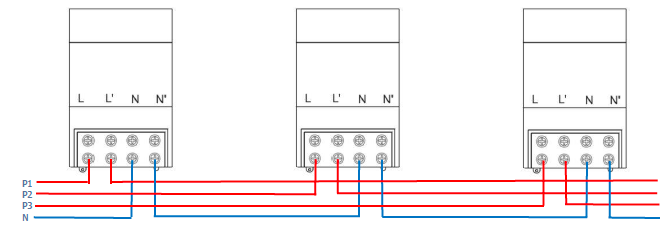

Installation triphasé:
Conformité
- Organismes de certification : ENAC/ECA
- EN50065 1 ; EN 60939 2
- IEC 60950 1 ; IEC 62052 31 ; IEC 60950 1
- 2004/108/EC ; 2011/65/UE
- UNE 20324 ; UNE EN 50102 ; UNE EN 61709
- UL-1283
- ROHS
Installation
L’installation doit être faite par un professionnel.
1/ Assurez vous que toute source d’alimentation est coupée.
2/ Dénudez les câbles sur 18 mm
3/ Utilisez des fils rigides ou des embouts dans le cas de fils toronnés
4/ Utilisez un tournevis adapté (embout PZ2) Appliquez un couple de serrage de 3 Nm sur les deux vis.

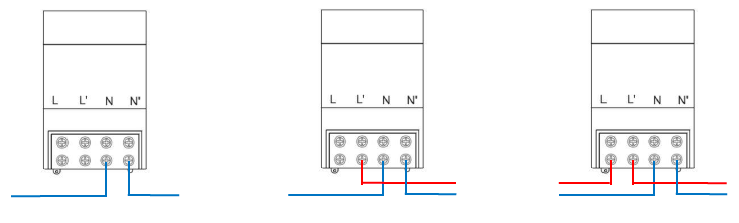

5/ Raccordez dans l’ordre :
1: Neutre arrivée et départ 2 : Phase sortie 3 : Phase entrée
Sécurité
- L’installation doit être effectuée par un professionnel qualifié
- Le filtre ne doit jamais être isolé thermiquement
- Le filtre doit être protégé de l’humidité ou des liquides
- Le filtre doit être monté dans un environnement fermé
- Le filtre n’est pas adapté à une utilisation extérieure
- Le courant ne doit jamais dépasser le courant max
- L’installation doit se faire hors tension.
Téléchargements des dossiers techniques sur le filtre PROSTOP65
Rapport-Emitech-Polier-Prostop-65
caracteristiques-techniques-filtre-polier-prostop65
Caractéristiques
| Poids | 0,4 kg |
|---|
