Géomagnétomètre BPT 2010 – Professionnel

Sur commande délai +- 6 semaines

Géomagnétomètre BPT2010

Mesurez les variations de champ magnétique terrestre avec professionnalisme et finesse !

Le champ magnétique naturel de la terre est pour l'homme un facteur fondamental dans la régulation des processus biologiques. Il joue un rôle important dans la stimulation et l'équilibre biologique des fonctions métaboliques cellulaires.

Toute perturbation de ce champ magnétique naturel homogène peut conduire à court ou à long terme à l'apparition de maladies chez l'individu qui y est soumis.

Le géomagnétomètre BPT2010 mis au point par le chercheur et génie Ludger Mersmann mesure les variations (gradients) de la composante verticale du champ magnétique terrestre et permet ainsi la détection des anomalies géomagnétiques d'un lieu associées aux maladies dégénératives.

Importation francophone : Etudes & Vie - Fabrication : Biophysik Technologie Weis & Partner (Allemagne).

Introduction :

L'homme doit être considéré dans son ensemble. Il est absolument en interaction profonde avec son environnement qui peut entrainer la maladie au cours du temps.
Dans notre environnement, nous essayons de regarder les causes qui peuvent provoquer la maladie ou les facteurs biophysiques et les détecter plus tard.

Depuis quelques années les aspects de la bioconstruction, de la médecine alternative, etc. ont développé leur propre vision de la vie et de la compréhension de l'environnement qu'il est difficile d'imaginer de faire sans lui.

Normalement, les approches classiques s et les méthodes provenant de la médecine ou de l'écologique et/ou du mode de vie écologique de nos ancêtres soutiennent ces limites qui sont tombées un peu dans l'oubli dans les prétendus temps modernes.

Dans une époque dans laquelle de plus en plus début de personnes se tournent vers des méthodes curatives naturelles, il est important de prêter une 'attention à de bonnes conditions de sommeil et de travail parce que dans les lieux de repos et au travail nous passons la majeure partie de notre vie.

Beaucoup de gens sentent un besoin accru de localisation des sources de perturbation influençant fondamentalement notre qualité de vie d'une manière négative à l'aide de méthodes et d'instruments appropriées. En utilisant les dispositifs de mesure développés par la firme Weis & Partners (Allemagne) et son étroite collaboration avec notre bureau Etudes & Vie (Belgique), les sources de perturbation qui influencent directement votre qualité de vie peuvent être mesurées, quantifiées et démontrées d'une manière fiable et tridimensionnelle. Après cela, tous les résultats et leur interprétation professionnelle vous seront révélés et vous serez capable de minimiser l'impact négatif des facteurs de stress géopathogènes grâce au calcul et à l'instrumentation.

Le “degré de perturbation” en tant que nouveau critère en biologie de l’habitat

Avec la prophylaxie médicale et lors du maintien de la qualité de la vie dans l'environnement du logement, une grande importance biologique et médicale échoit à l'influence de l'anomalie de champs magnétiques statiques. En biologie de l’habitat et lors des mesures de perturbations techniques dans une maison, la pratique de la mesure est nécessaire afin de faire la distinction entre l'anomalie du champ magnétique terrestre et celle d'un champ magnétique statique produit par des masses métalliques. Le « degré de la perturbation » est devenu un facteur d'étude important. Depuis l’introduction de la définition du « degré de perturbation » en 1983 par l’auteur Ludger Meersman (ing)., nombre d’expériences ont prouvé l’importance de la mesure des anomalies du champ magnétique dans le cadre des techniques d’appréciation de l’habitat, ainsi que l’importance des significations biologiques et médicales qui en découlent. Aujourd’hui, ces connaissances sont soutenues par des recherches scientifiques universitaires.

Nous rendons hommage ici au regretté homme de génie que fut l'ingénieur Ludger Mersmann, le concepteur et inventeur de ces instruments fabuleux et des méthodes de détection scientifiques qu'il a développé durant sa vie.

Les modes de mesure possibles...

En mode manuel, l’appareil BPT 2010 muni de sa sonde géomagnétique mesure les variations (intensité verticale de la composante verticale (Z), différence, référence et gradient), du champ magnétique terrestre et permet ainsi la détection des anomalies géomagnétiques d’un lieu associées aux maladies dégénératives. grâce à l’usage de la sonde géomagnétique type fluxgate, cet appareil de mesures va permettre d’objectiver en trois dimensions, les anomalies de la composante verticale du champ magnétique terrestre et ainsi déterminer quantitativement les zones perturbatrices à éviter lors des périodes de repos.

En mode enregistrement, l’appareil BPT 2010 une fois connecté à votre PC portable ou notebook et grâce au logiciel géogram BPT 5020 sera capable de transmettre les données mesurées sur une surface donnée (lit ou terrain) afin d'obtenir un magnifique graphique topographique en trois dimensions imprimable immédiatement.

Cet appareil est conçu et étalonné pour déterminer les perturbations géomagnétiques sur le terrain avant de construire, déterminer l’influence perturbatrice des masses métalliques dans la chambre à coucher (sommier métallique, ressorts dans les matelas…), de confirmer les détections géobiologiques (des sourciers, radiesthésistes et des géobiologues) des zones « géopathogènes », de faire de la recherche scientifique en laboratoire (analyse des conditions d'ambiance) etc...

---------------------------------------------------------------------------------------

Présentation du géomagnetomètre BPT 2010

Le "géomagnétomètre BPT 2010" mesure les anomalies du champ magnétique terretre pour
localiser les facteurs de risques biologiques liés au lieu. L'intensité verticale du champ magnétique terrestre est mesuré.

Plus il y a des variations importantes dans les valeurs mesurées, plus le point sera géopathogène !

Avantages de ce modèle :

• Très bon rapport qualité-prix

• Simple d'exécution et mesres très précises

• Réglage automatique des niveaux mesurés

• Intégration des données mémorisées

• Lecture immédiate des valeurs mesurées

• Bouton de tonalité (Ton) permettant une écoute hyper fine des variations

• Réglage des différents paramètres comme : l'intensité, la référence, la différence, le gradient (unique en son genre car non disponible sur d'autres appareils)

• Durant les mesures, le géomagnétomètre BPT 2010 peut être connecté à votre PC portable ou laptop. La communication se réalise grâce à une interface série convertie en USB avec un convertisseur vers le PC

• Les résultats des mesures sont visibles sous la forme d'un diagramme 3 D de couleur rouge, bleu dégradé ou transparent (génial !) et sous l'angle désiré (fonction zoom, rotation gauche ou droite, haut, bas etc..).

---------------------------------------------------------------------------------------Matériel livré (version de base):

- Géomagnétomètre BPT2010 (1 pièce)
- Software sur CD Rom "Geogram BPT 5020" en langue allemande (mode d’emploi en français) pour transférer les données vers le PC durant les mesures (1 pièce)
- Sonde 1-axe (1 pièce)
- Chargeur AC/DC (12 V / 500 mA / connecteur coax, sortie +) (1 pièce)
- Câble R/S série (pour connecter le géoagnétomètre au PC) (1 pièce)
- Convertisseur série - USB (une pièce)
- Manuel d’utilisateur (traduit en français par nos soins © Etudes & Vie) de +- 70 pages (1 pièce)
- Valisette en plastique (1 pièce)
- Formation technique et pratique en supplément (tarif horaire) nos locaux sur demande.

---------------------------------------------------------------------------------------
Accessoires en option disponibles qui peuvent accompagner le BPT 2010 :

- Support en bois d'immobilisation de la sonde pour mesurer les montures de lunettes et les petits objets métalliques :Prix : 45 Euro TTC
Réf. 01000BPT2010-1

- Toile de mesure avec repères colorés de 2m x 2,50m qui sert à guider la sonde du géomagnétomètre BPT 2010 (lignes, numéros et coordonées):Prix :190 Euro TTC
Réf. 01000DM -

---------------------------------------------------------------------------------------

Avec le géomagnétomètre BPT 2010…

• Réalisez des mesures scientifiques topographiques 3 D des variations (différence de champs) de champ magnétique terrestre dans les maisons, au dessus des lits ou sur un terrain à bâtir grâce au logiciel (inclus) "geogram BPT 5020"
• Déterminez les meilleurs endroits pour dormir et travailler
• Mémorisez automatiquement les données mesurées et traitez les informations vers un classeur pour PC (software geogram BPT 5020)
• Lisez directement les intensités des gradients de champs géomagnétiques sur magnifique écran LCD
• Objectivez les zones perturbatrices liées à la présences de masses métalliques et confirmez les détections géobiologiques des zones géopathogènes
• En mesure de champs géomagnétiques il est très sensible : résolution + - 50 nT
• Sa plage de mesure est automatique et est mesurée en nT

Un mode d'emploi exclusif "Etudes & Vie" en langue française de70 pages et la formation pratique est fourni gratuitement avec la sonde géomagnétomètre si vous acceptez de vous déplacer jusqu'à notre bureau en Belgique.

---------------------------------------------------------------------------------------

Caractéristiques techniques:

• Échelle de mesures de +/- 50 nT à +/- 150.000 nT
• Mode de mesure :Intensité, Référence, Différence, Gradient
• Choix de l’échelle :automatique, commandée par le processeur.
• Résolution :50 nT (LSB)
• Précision :+/- 3% (plus +/- 1 LSB)
• Bande de fréquence :0 Hz à +- 10 Hz
• Bande de température : -15° C à 45°C, temp. de service
• Déviation de température 250 nT pour une variation de 30°C plus +/- 1 LSB
• Vitesse de détection : en mode standard 30 Hz
  en transmission série 50 Hz
• Système sensitif : sonde Fluxgate, directionnelle
• Sonde de mesure : la sonde et appareil forment un ensemble. L’échange de la sonde nécessite une nouvelle calibration de l’ensemble en laboratoire d’électronique.
• Affichage Digital par écran LCD à 2 lignes
• Signal sonore : Un signal sonore proportionnel à la valeur mesurée est connectable et déconnectable par le bouton de tonalité du clavier.
• Mémoire interne : 9 mémoires maximum, chacune pour une série de mesures disponibles.
• Sortie de signal : Sortie analogique de , 0 - 1 V et de 10 kOhm.
  Le changement automatique d’échelle donne une tension de sortie de max de 1 volt par échelle.
• Raccord -PC : Transmission série des données comprenant les valeurs de mesures: polarisation, échelle ,signaux start/stop, n° de série de la mesure.
• Alimentation : Par accumulateur intégré et rechargeable sur secteur
• Chargeur : Sortie continue: +- 9 V, +- 500 mA, pôle + à l’extérieur/pôle - à l’intérieur !
• Conforme aux normes CE.

---------------------------------------------------------------------------------------

Les modes de mesure en résumé...

Intensité
Montre la densité de flux magnétique (B) mesurée en nano tesla nT avec indication de la polarité.

Mesure de l'intensité du champ magnétique terrestre sur un parcours.

Référence
La valeur actuelle mesurée sera mémorisée comme valeur de référence, l’affichage se met à zéro et les valeurs mesurés ensuite, seront comparés à la référence. Seule la différence à celle ci sera indiquée.

Différence
La différence entre la valeur maximale et la valeur minimale sera indiquée et mémorisée jusqu’à la mesure d’un écart plus grand, c.a.d. un max plus élevé ou un min plus faible. Alors la nouvelle différence sera indiquée et mémorisée.

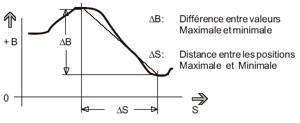

Gradient
D’après les données d’une longueur mesurée de 2 mètres, on calcule la courbe de mesure et le plus grand écart. Puis on détermine ainsi le gradient en nano teslas par mètre (nT/m). La longueur de mesure de 2m est fixe et préprogrammée.

Champ géomagnétique terrestre.
En cas d’alignement vertical c.a.d. lorsque la pointe de la sonde montre droit vers le
sol, on mesure la composante verticale du champ géomagnétique. L’intensité moyenne de la densité du champ géomagnétique (B) s’élève dans nos régions (Europe) à:
Composante horizontale : + -20.000 nT ( = 0,2 Gauss)
Composante verticale : +- 40.000 nT ( = 0,4 Gauss)

Direction, polarité, et lignes de champ géomagnétique. Sensibilité directionnelle de la sonde de mesures. Le changement du lieu de mesure à l’hémisphère sud, provoque le changement d’indication de la polarité du champ mesuré. L’intensité sera alors indiquée comme valeur négative (par ex. -45000 nT).

Sensibivité directionnelle de la sonde:

Le géomagnétomètre BPM 2010 perçoit les champs magnétiques continus et mesure la densité du flux (B) dans l’unité de mesures, le nT (nano tesla). A coté de l’intensité (densité de B), la polarité du champ (direction de B) est également indiquée. La sonde de mesure étant directionnelle, si le cours des lignes de champ du champ magnétique continu, est parallèle à l’axe longitudinal du boîtier du détecteur (sonde) et que la direction du champ en question est dirigée vers la pointe de la sonde, alors l’intensité indiquée est maximale et l’affichage montre une valeur positive.

---------------------------------------------------------------------------------------

Intérêt fondamental

Le lieu ou l’on vit est constitué d’une structure dont les éléments physiques créent des rayonnements de diverses natures (magnétiques, électriques ondulatoires) pouvant entrer en résonance favorable ou défavorable avec l’organisme d’un système vivant et pouvant induire ou non des effets pathogènes ou bénéfiques. On a souvent tendance dans ces descriptions à préciser l’aspect dévitalisant ou déstructurant que peuvent induire en plus des rayonnements artificiels crées par l’homme les variations géomagnétiques locales. Celles-ci peuvent créer une stimulation plus ou moins positive ou négative sur le fonctionnement électrique d’une cellule vivante. [1,2,3,4].

Lors de recherches cliniques [4] effectuées aux U.S.A et au Canada, des zones perturbées étudiées scientifiquement au moyen d’appareils de physique ont montré l’influence néfaste que des zones perturbées géophysiquement pouvaient avoir sur l’état de santé. Selon une autre étude officielle faite par la ministère de la santé publique des Etats-Unis, on a pu constater que plus de la moitié des cas de cancer, malformations congénitales et morts subites sont liés à une anomalie locale du champ magnétique terrestre liées aux éruptions solaires.

Suivant divers autres auteurs, on trouve jusqu'à 85 à 90 % de cancers liés à ces phénomènes, mais ils ajoutent d'autres maladies à la liste : sclérose en plaque, rhumatismes, tuberculose, anomalies du rythme cardiaque, insomnies, difficultés de concentration, retards scolaires, angine de poitrine et infarctus, thrombose, et même certains cas de troubles de la vue. Souvent, à ces endroits où règnent des anomalies de champ magnétique, on observe une augmentation des rayonnements gamma radioactifs.
Une étude Slovaque datant de 1994, démontre que les variations de champ magnétique terrestre combinées à un champ magnétique statique artificiel ont un effet sur la pression artérielle du lapin [5].

En 1995, une hypothèse plausible a été avancée par des scientifiques du département de médecine préventive de l’université de Californie du Sud. Selon eux, les leucémies infantiles pourraient être liées à la combinaison entre les champs magnétiques ELF 50/60 Hz et les variations de champs magnétiques statiques. [6]

Selon une étude clinique universitaire allemande on a pu mettre en évidence que suivant un certain degré d’anomalie de champ magnétique terrestre, il y a une apparition de perturbation de l’équilibre hormonal chez l’être humain. On a pu observer entre autre des variations de concentration de la mélatonine sérique et l’apparition d’affections oculaires.

Il semble bien que la cause principale de ces diverses affections tienne à un dérèglement du champ électrique de la membrane cellulaire conjugué avec une modification de l'orientation des vibrations moléculaires (spin) à l'intérieur même des cellules. Ceci entraîne un affaiblissement général de la résistance et des maladies de type dégénératif. Ce n'est pas nécessairement le fait que le champ soit trop fort ou trop faible, mais la variation brusque dans un espace relativement réduit qui est nocive. On peut constater des variations pouvant atteindre jusqu'à 60 % du champ magnétique terrestre normal, mais quelques pour cent suffisent si la zone de variation (gradient) est suffisamment étroite. Le maximum de nocivité peut donc se retrouver en bordure du champ perturbé et non nécessairement au milieu.

Ainsi par exemple, des mouches drosophiles résistent sans dommage à un champ magnétique continu de 100.000 gauss, mais meurent en quelques jours sur un gradient de 7.000 gauss seulement.

Il est clair que le problème reste identique pour tout le règne animal, mais si les animaux sauvages fuient d'instinct les zones perturbées, les animaux domestiques, par contre, liés à leur étable, voire à une chaîne, se trouvent solidaires des conditions humaines.

Les animaux de ferme tels que : vaches, moutons, y sont sensibles, et tout particulièrement les chevaux, les porcs et les volaille.

Références bibliographiques :

[1] Robert Endrös. « Le rayonnement de la terre et son influence sur la vie ». Ed. du Signal – Lausanne 1987 pp.79-82.
[2] C. W. Smith et S. Best. “L’homme Electromagnétique”. Ed. Marco Pietteur – 2003
[3] A. Trofimov. “New Data on The Study of Magnetoreactivity of Living Systems at the Eperiment and Clinic”. Collection of A rticles. Prague.1994.
[4] A.Trofimov. “Health Effetcs of geomagnetic Fields and Sunspot Activity”. Summary of the USA – URSS Colloqium – Kalamazoo, Michigan, USA, April 10-13-1989.
[5] J. Gmitrov and A. Gmitrova. “Géomagnetic Field and Artificial 0,2 T Static Magnetic field Combined Effect on Blood Pressure”. Electro and Magnetobiology, 13(2), 117-122 (1994).
[6] J.D Bowman, D.C. Thomas, S.J. London, and J.M. Peters. “Hypothesis : The Risk of Childood Leukemia is Related to Combinaisons of Power-Frequency and Static magnetic Fields”. Bioelectromagnetics 16:48-59. 1995.

Causes des perturbations du champ magnétique terrestre

Causes géologiques : Souvent plus élevé sur anticlinal, failles, affleurements, roches ferrugineuses, croisements géopathogènes de réseaux telluriques (réseau d'ondes stationnaires (v. figure1). Généralement plus faible en présence d'eaux souterraines filtrantes, de fosses d'eau, réservoirs, crevasses, grottes et souterrains (intérêt archéologique).

Causes techniques : Présence de masses métalliques telles que poutrelles, outillage, mobilier métallique, voitures, matériel électrique ou électronique : T.V., transistors, baffles, ordinateurs...., poêles, radiateurs, chaudières, machines diverses, béton armé. Ces divers éléments devront être déplacés ou évités lors d'expertises.

Causes astronomiques naturelles : Pouvant renforcer l'action des précédentes : Retombées des taches solaires.

Possibilités de mesure avec le géomagnétomètre BPT 2010

Le géomagnétomètre BPT 2010 est facile à utiliser et très fonctionnel.

La sonde de mesure est reliée à l'appareil de mesure proprement dit par un câble de + - 2 m de long et peut être conduite à main libre aux différents endroits à contrôler. Il est ainsi possible de procéder à des mesures selon des lignes droites ou selon un réseau (sorte de damier virtuel) dans la zone. Ceci est particulièrement important lorsqu'il s'agit d'une chambre à coucher.

Les mesures permettent de déterminer sur une zone perturbée l'endroit où le champ magnétique naturel homogène se modifie en un champ magnétique non homogène (gradient de champ).

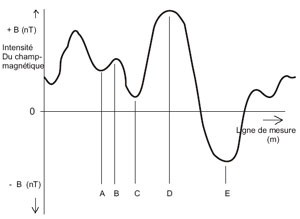

La délimitation d'une zone perturbée se marque par des variations positives (nord) ou négatives (sud) brusques de chiffres visibles à l’écran LCD (cristaux liquides) de l'instrument de mesure.

Les mesures sont reproductibles et ne dépendent pas de l'utilisateur !

Ensuite, vous apprendrez dans le mode d'emploi très détaillé comment vous déplacer sur un lit ou sur un terrain afin de réaliser la mémorisation en 3D. La pratique professionnelle est expliquée gratuitement lors de l’achat de l’appareil sur un simple rendez-vous (exclusivité Etudes & Vie). En option, vous pouvez acquérir le drap de mesure des lits. L'usage de celui-ci imprimé de chiffres, de lignes et de traits noirs et rouges que l’on pause sur un lit pour faciliter la représentation des lignes lors des mesures de même que l’usage de décamètres sur le terrain font partie des explications fournies dans le mode d'emploi ou lors de la pratique en nos locaux.

Pour mesurer, il suffit de prendre le fil de la sonde dans la main et l’appareil BPT 2010 de l’autre. Tenir la sonde comme un fil à plomb et la déplacer à proximité ou au-dessus de l’endroit à mesurer en respectant le sens de la mesure sur la ligne (1 à 20 en général) au dessus de laquelle vous vous trouvez. Une variation brutale des chiffres à l’écran LCD signifie une perturbation du champ géomagnétique homogène (gradient de champ). Les zones de perturbations décelées au moyen de la « baguette du sourcier » se confirment le plus souvent par des variations de chiffres à l’écran.

Plus les variations sont grandes sur une petite distance (petite surface) plus il y a de « nocivité »car le gradient de champ magnétique terrestre modifie l'activité électrochimique de nos cellules.

Deux possibilités s’offrent à vous :

- Soit mesurer en mode automatique sans mémorisation (pas de graphique) en jouant avec les touches : intensité, référence, différence et gradient.
- Soit mesurer sur une surface prédéfinie et mémoriser les variations de champs (différence et gradient de champs) afin d’obtenir un graphique tridimensionnel et constituer de superbes rapports.

Applications

En médecine humaine

Etant donné que les anomalies de champ magnétique terrestre sont la cause de perturbations dans l'organisme qui les subit, leur évaluation précise grâce à des mesures prend une signification dans les domaines d'application suivants :

Dans l’identification des zones perturbées dans la chambre à coucher et sur les lieux de travail. La localisation précise des zones perturbées permet de prévenir les ennuis et de protéger les personnes. En effet, on pourra avec certitude écarter le sujet des zones perturbées et le placer sur une zone neutre.

En botanique et agriculture.

La qualité des plantes est amoindrie lorsque celles-ci sont cultivées sur une zone perturbée.

On pourra éviter les maladies des plantes, comme les croissances tordues, le nanisme et les tumeurs des arbres.

En médecine vétérinaire.

En élevage certains animaux mis en stabulation sont particulièrement menacés dans leur santé les chevaux, les porcs, les vaches (et même les chiens).

En géologie

Localisation de formations géologiques particulières ainsi que de modifications géologiques du sous-sol : mouvements de plaques tectoniques, failles géologiques, affleurements, cours d'eau souterrains.

En architecture et en géobiologie

La localisation de zones perturbées sur le terrain à bâtir ainsi que dans les locaux d'habitation permet de disposer des lieux en évitant ces zones perturbées.

Les infiltrations ascendantes d'eaux dans les murs sont souvent causées par des zones géologiquement perturbées.

En archéologie.

Dans les cultures des peuples qui nous ont précédés, on tenait souvent compte de ces connaissances pour construire. Ainsi les églises, les agglomérations, les cloîtres, les lieux de cultes, les tombes de Huns et de Celtes étaient situées en des endroits aux propriétés géologiques particulières. Ceci se révèle par la mesure.

Recherches en laboratoire

Les études animales permettant de mettre en évidence l’incidence des champs électromagnétiques entre un lot témoin et un lot exposé doivent se faire en zone neutre (non perturbée). Ceci afin de diminuer les erreurs dues à l’environnement dans lequel les expériences sont menées et de garantir la bonne reproductibilité.

Certains chercheurs, par exemple, ont à cœur de vérifier soigneusement l’environnement électromagnétique et géomagnétique de leur laboratoire, d’autres laissent au hasard les champs éventuels induits par certains appareils n’entrant pas en jeu dans l’expérience proprement dite, mais pouvant influencer les conditions d’expérimentation : câbles d’alimentations non blindés traînant sur les paillasses d’expérimentation, incubateurs à alimentation électrique engendrant sur les cultures cellulaires des champs électriques et magnétiques 50 Hz, agitateurs à barreau magnétique sur un moteur émettant des champs magnétiques, laboratoire situé sur un transformateur électrique, tubes fluorescents situés trop près des zones d’expérimentation etc. En visitant certains de ces laboratoires de recherche, on peut constater certaines de ces anomalies.

Recherches personnelles

Les observations des réactions d'un organisme en fonction de l'activité physiologique ou pathologique de l'environnement ou du lieu d'habitation peuvent être objectivées par le géomagnétomètre et être mesurées scientifiquement.

Nous pouvons vous former sur l'utilisation de cet appareil en Belgique lors d'un séminaire ou sur rendez-vous à notre bureau ETUDES & VIE.

---------------------------------------------------------------------------------------

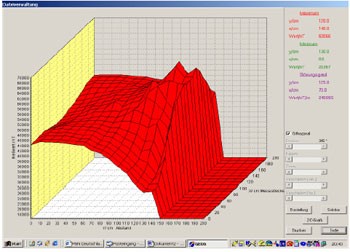

Exemples de graphiques :

Le nouveau software BPT 5020 permet de visualiser les graphiques de cette façon :
