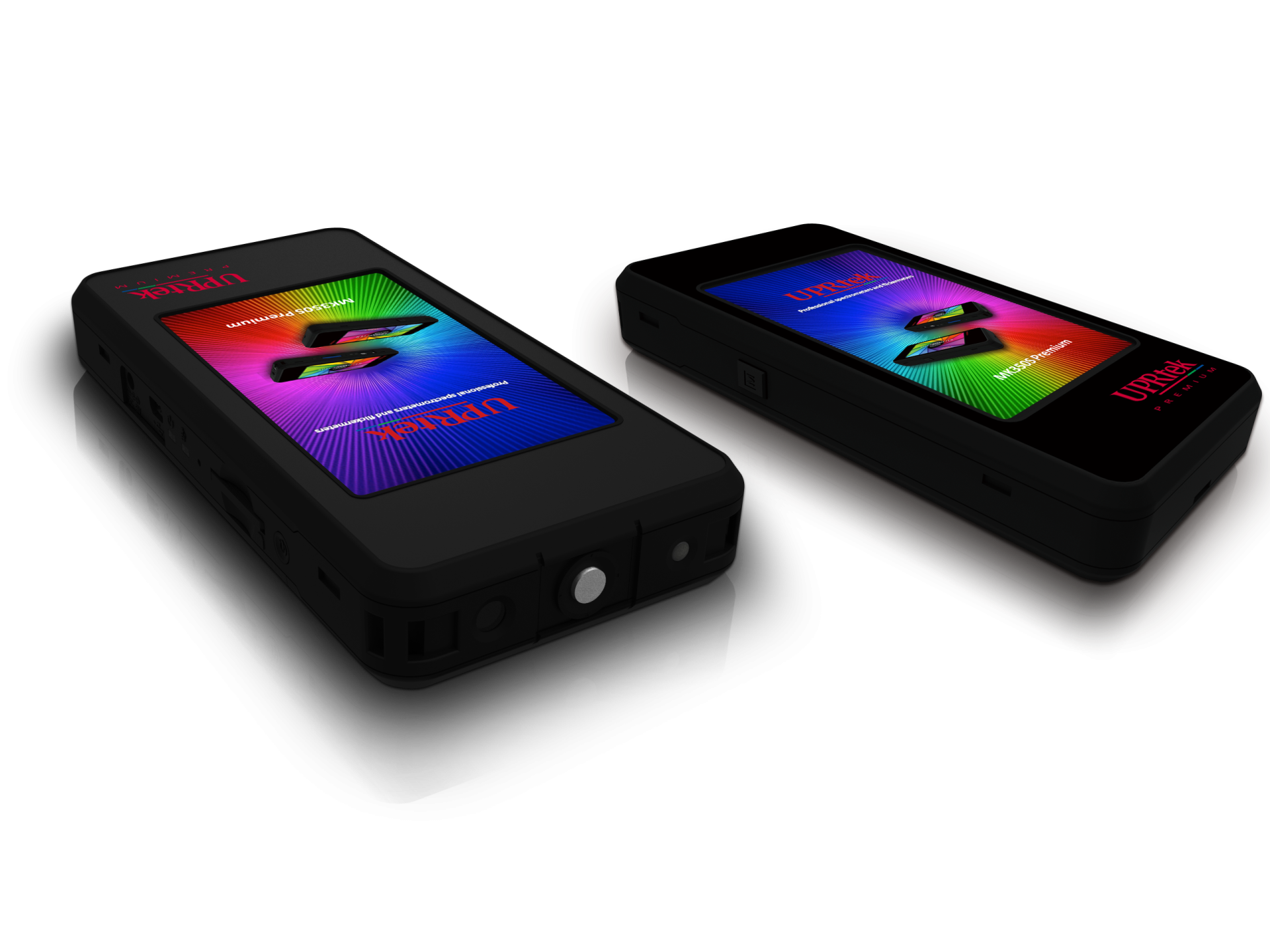

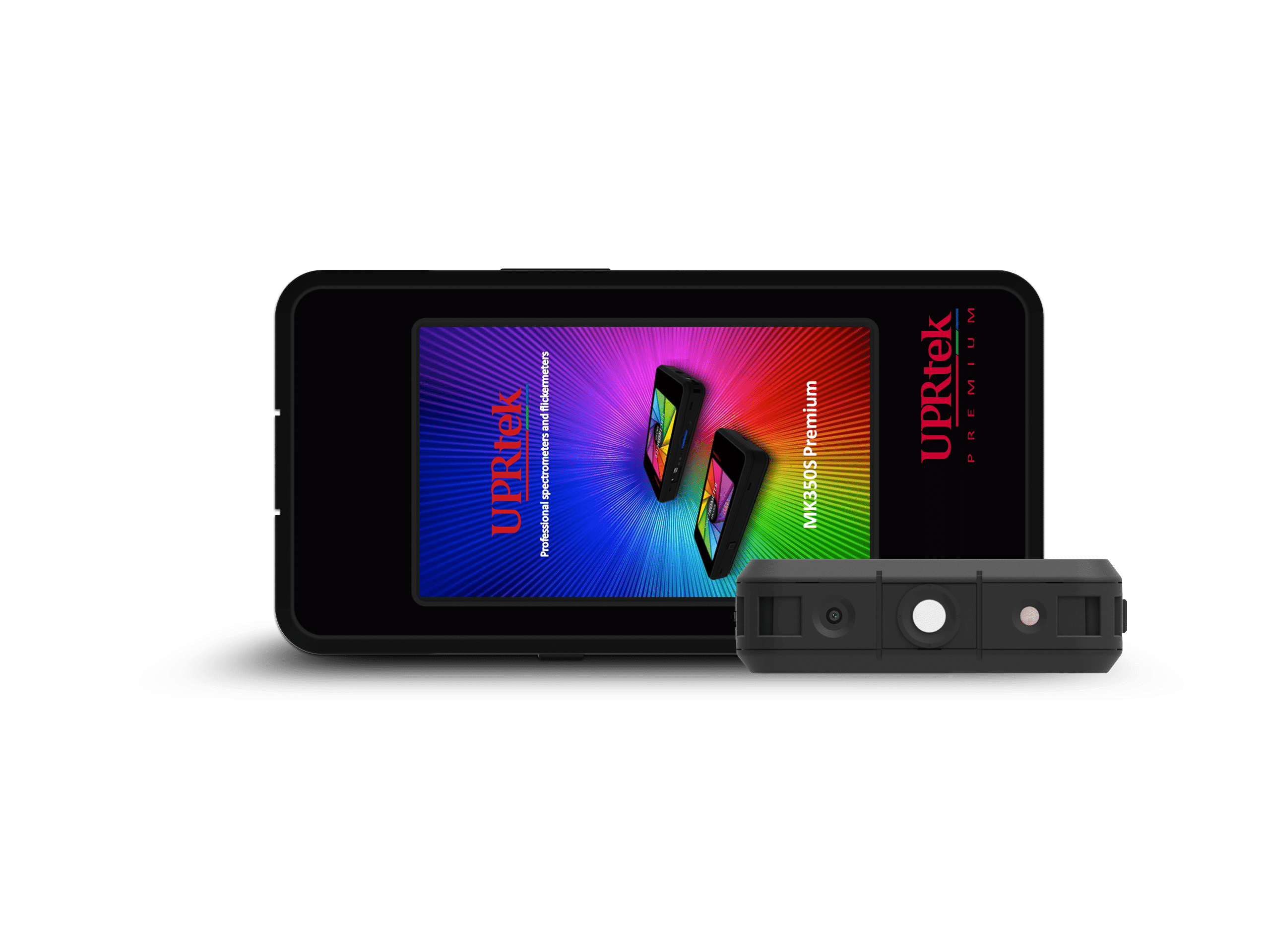

MK350S Premium Advanced Spectro-Flicker meter – Spectromètre et flickermètre de Lumière – UPRtek

Caractéristiques

• Contrôle par écran tactile avec un écran LCD tactile résistif de 3,5″.
• Plus de 40 unités de mesure, notamment LUX, SPD, CRI, CCT, Ra, R1 à R15, CIE 1931, u' v', pic et longueur d'onde dominante, et bien d'autres.
• Luminomètre spectral autonome - aucun autre équipement n'est nécessaire (par exemple, PC, Smartphone, etc.). Le navigateur de fichiers intégré permet un accès rapide aux données précédemment enregistrées.
• Gamme de mesure de longueurs d'ondes de 380 à 780nm
• Certificat de calibration traçable NIST.
• Contrôle à distance par Wi-Fi (si carte Wi-Fi utilisée) via des applications pour Smartphone ou tablette (IOS et Android).
• Affichage visuel de la visée et du clic (fenêtre de visualisation à l'écran) - Plus de mesures à l'aveugle.
• Mesures automatiques en continu avec sauvegarde des données sur une carte SD.

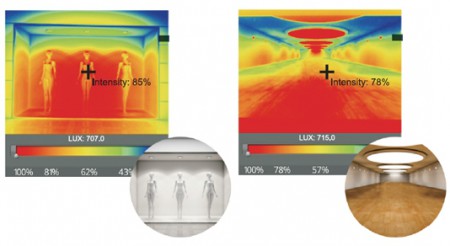

• Les graphiques de distribution de l'éclairage aident à la conception des appareils.
• Fonctionnalités de comparaison de données faciles et immédiates - Comparaison de différentes lampes/LED ou comparaison avec des données historiques.
• Gammes maximales et minimales acceptables pour l'évaluation de la qualité de la LED
• Garantie de 3 ans sur le produit
• Contenu du pack : Le spectromètre MK350S Premium, une valise rigide, une housse de protection, une batterie, un câble USB, un adaptateur secteur, une courroie de cou, un support pour trépied/support, un manuel d'utilisation et un livret de garantie.
• Mode d'emploi actuellement disponible en anglais

Fiche technique (anglais)

UPRTEK MK350S Premium Advanced Datasheet 2

Risques liés à la lumière bleue

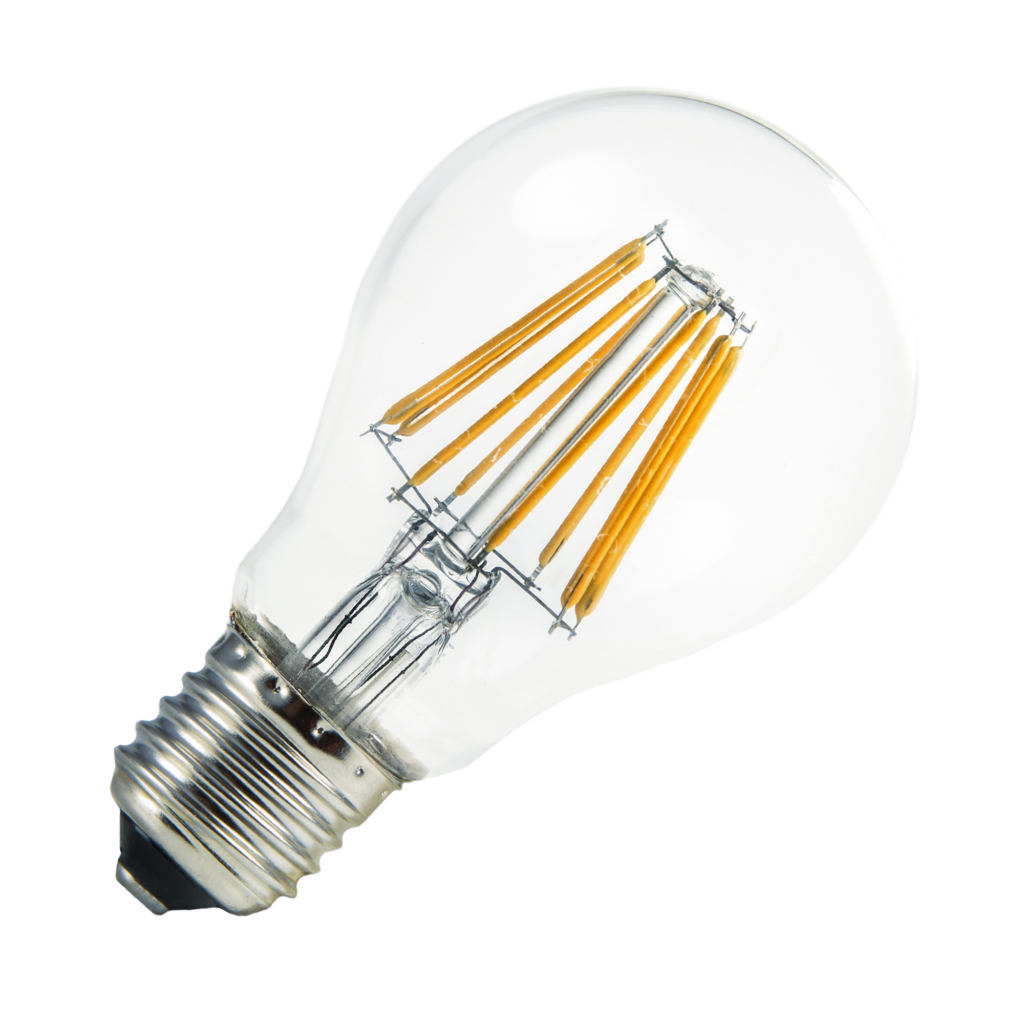

En raison de leur forte proportion de rouge dans les fréquences infrarouges proches et de leurs longues ondes, nos bonnes vieilles ampoules électriques à filament et les halogènes étaient faciles à supporter pour nos yeux. À l'opposé, les nouvelles sources d'éclairage moderne à base de mercure doivent être analysés avec un point de vue beaucoup plus critique.

On retrouve les sources de lumière composées de mercure dans le rétro-éclairage des écrans plats à Leds blanc froid (ordinateurs portables et ordinateurs fixes), ainsi que dans les écrans de télévision OLED et LED, les lampes à économie d'énergie et les tubes fluorescents. La plus grande perturbation de l'œil est causée par des écrans à Leds face auxquels les gens passent plusieurs heures par jour au cours de leur vie privée et professionnelle.

Le spectromètre MK350S PREMIUM ADVANCED d'UPRteck permet une analyse approfondie de la lumière bleue.

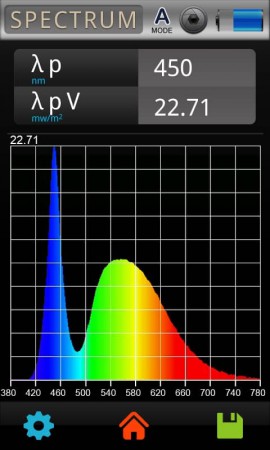

Spectre de longueurs d'ondes de la lumière visible à forte composante bleue (450 nm) typique devant les écrans plats à Led ou les led blanc froid.

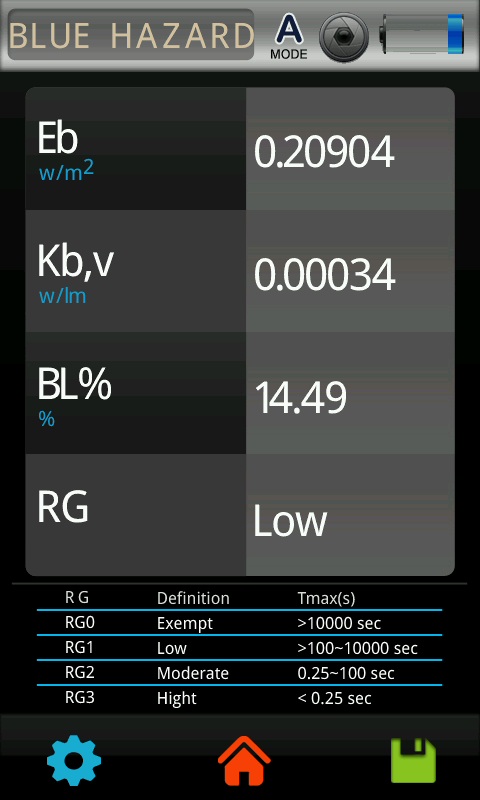

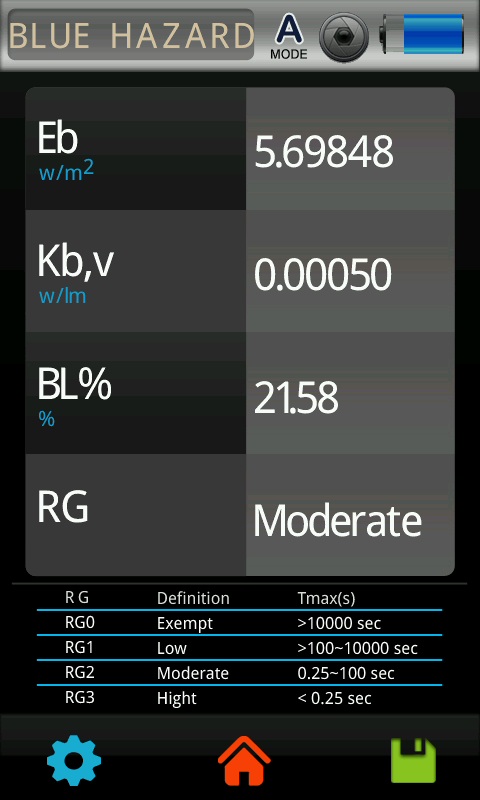

Fonction "Blue Hazard" (risque liés à la lumière bleue):

Eb = Efficacité énergétique ou Irradiance exprimée en W/m².
Kb,V en W/lm = La courbe de sensibilité photopique de l'œil et la fonction de pondération spectrale de la lumière bleue
BL%= Pourcentage de lumière bleue
RG = RISK GROUP (groupe de risque):  RG0 niveau 0 Exempt (exempte) / RG1  niveau 1 Low (bas) / RG2 niveau 2 Moderate (modéré) / RG3 High (élevé).

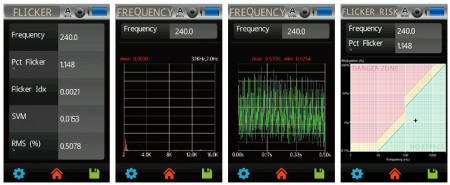

Scintillement de la lumière ou flicker

La firme UPRTek a développé ce MK350S PREMIUM ADVANCED pour faire la corrélation entre la santé et la lumière. Il permet de quantifier les effets stroboscopique produits par le scintillement des sources de lumières et les fluctuations rapides et de manière cycliques de la lumière. Les nouvelles fonctions telles que l’analyse des ondes de la lumière, les séries de Fourrier (FFT) et la composition du spectre des couleurs qui composent la lumière aident fortement dans les analyses.

Le MK350S PREMIUM ADVANCED permet l’analyse spectrale des différentes longueurs d’ondes de la lumière, le scintillement et l’analyse des harmoniques possède une gamme de fréquence de 5 Hz à 2000 Hz. Il permet une analyse de la lumière visible dont les longueurs d’ondes sont comprises entre 380 nm à 780 nm. Tous les systèmes d’éclairage générant des scintillements peuvent être automatiquement calculés et affichés.

Lors de l’utilisation d’éclairage artificiel, l’uniformité et la qualité constante du spectre de la lumière est très importante pour une qualité entretenue par exemple, de la production agricole. Régler la lumière pour la diffuser sous certaines conditions augmente la qualité de l’éclairage et entraine d’autres effets bénéfiques.

Il existe une solution de mesure fiable et économique qui permet d’évaluer en temps réel la qualité de la lumière lors de la mesure sur site afin de résoudre les problème de rentabilité et résoudre des controverses spécifiques.

Il est important d’avoir la connaissance de plusieurs paramètre issus des sources de lumières artificielles:

• L’indice de scintillement (flicker index – angl.),
• Le pourcentage de scintillement (percent flicker – angl.),
• Le spectre des ondes lumineuses, la transformation en série de Fourier (FFT – Fast Fourier Transform – angl.),
• La fonction de surveillance en temps réel
• L’affichage de 5 unités de mesure de la lumière (éléments de base de la liste: CCT, CRI, LUX, LambdaP, i-Time).
• Il est aussi indispensable de respecter les critères de « Illuminating Engineering Society (IES) » et les normes RP-16-10.

L’instrument MK350S PREMIUM ADVANCED peut être utilisé dans:

• L’analyse optique pour les instituts de formations professionnelles,
• Les domaines de la décoration et du design,
• Les analyses menées par les organismes officiels gouvernementaux
• Les analyses réalisées pat l’industrie de l’éclairage à LED,
• Les recherches menées par les fabricants du panneaux LCD
• L’industrie du cinéma et de la photographie.
• Tous les domaines de la rentabilité et de la production de plantes et agricoles
• La recherche médicale
• Les explications scientifiques dans l’enseignement de la thérapie lumineuse ou par le spectre des couleurs
• L’ergonomie, la sécurité et le bien-être chez soi ainsi qu’au travail
• La prévention contre les effets potentiellement nuisibles du stress liés au scintillement de la lumière artificielle et des conséquences sur la rétine des intensités trop fortes de lumière bleue artificielle.

Ne nous dites pas que vous n’avez pas besoin de protéger vos yeux! Ils sont si beaux! Vos yeux sont véritablement le reflet de votre âme. Nous devons faire attention à la bonne lumière adaptée à nos yeux et notre santé.

Le scintillement: silencieux, invisible, insidieux et toutes les sources de lumière en produisent!

Dans tous les cas, le scintillement de la lumière visible ou non par les yeux peut produire des troubles ennuyeux et imprévisibles de toutes sortes: distractions au travail, migraines, crises d’épilepsie, stress, fatigue, irritabilité etc…

Pour prévenir des dommages possibles de la lumières qui scintille, de la lumière bleue artificielle et des UV, vous avez besoin d’un spectromètre et flickermètre de lumière.

Spécifications:

Spectromètre MK350S Premium Advanced
Analyseur de spectre de lumière
Capteur	Capteur d'image linéaire CMOS
Classe du mesureur de l'éclairement lumineux (illuminance)	Conforme à la réponse directionnelle JIS C 1609-1:2006 pour la classe générale  AA. Réponse directionnelle conforme à la norme DIN 5032 Partie 7 Classe B.
Gamme de Longueur d'ondes	de 380 à 780 nm
Incrément de données sur la longueur d'onde	1 nm
Largeur de bande spectrale	Approximativement 9 nm (demi largeur de bande)
Reproductibilité des longueurs d'ondes	± 1 nm *1
Gamme de mesures	1 to 150,000  lx
Précision de l'éclairement lumineux (illuminance)	Illuminant A @ 2,856 K*2*7	± 2.5%
Répétabilité de l'illuminance(2σ)		0.2%  in CIE 1931 x,y (100 to 150,000 lx) 0.5%  in CIE 1931 x,y (5 to 100 lx) 1% in CIE 1931 x,y (1 to 5 lx)
Précision des couleurs		± 0.002 in CIE 1931 x,y(100 to 150,000 lx) ± 0.0025 in CIE 1931 x,y (5 to 100 lx) ±0.003 in CIE 1931 x,y (1 to 5 lx)
Répétabilité des couleurs (2σ)		0.0002  in CIE 1931 x,y (500 to 150,000 lx) 0.0004  in CIE 1931 x,y (30 to 500 lx) 0.001  in CIE 1931 x,y (5 to 30 lx) 0.002  in CIE 1931 x,y (1 to 5 lx)
Précision CCT		± 2%
Précision CRI @ Ra		± 1.5%
Lumière parasite	-25 dB max. *3
Gamme de temps d'intégration	60us to 5,000 ms
Résolution digitale	16 bits
Scintillement
Gamme de mesure	1 to 150,000  lx
Taux d'échantillonnage	100k sample/sec
Gamme de fréquence	5 to 50k Hz
Résolution des fréquences	2, 4, 8, 16, 32 Hz
Précision	5% (5 to 30K Hz)*6
Fonctionnalités
Fonction de capture	Un coup/Continu
Modes de fonctionnement	Standalone Mode/WiFi Mode*4/USB Mode (Mode MSC*5 + Connection PC)
Mode d'intégration	Auto/Manuel
Calibration au noir	Automatique
Mode de mesure	1. Basic Mode
	2. Spectrum Mode

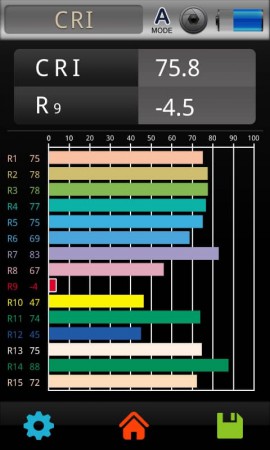

	3. CRI Mode

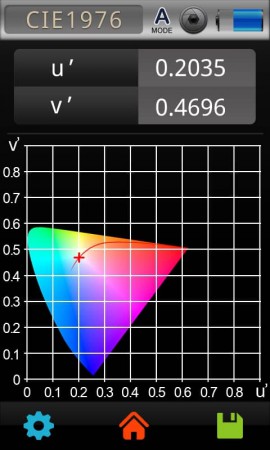

	4. CIE 1931 / 1976 Chromaticity Mode

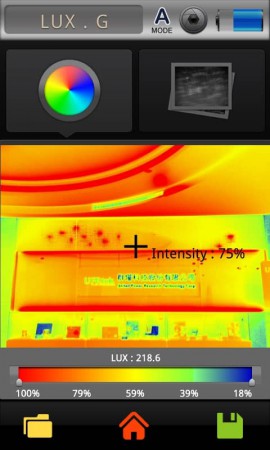

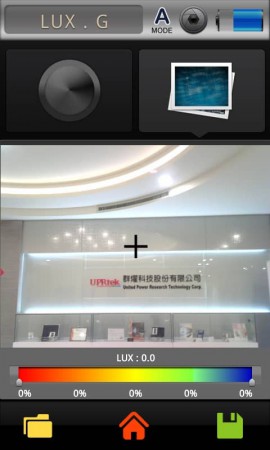

	5. LUX Image Distribution Mode

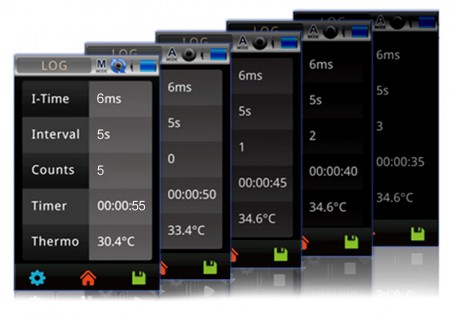

	6. Logging Mode
	7. BIN Chart Mode

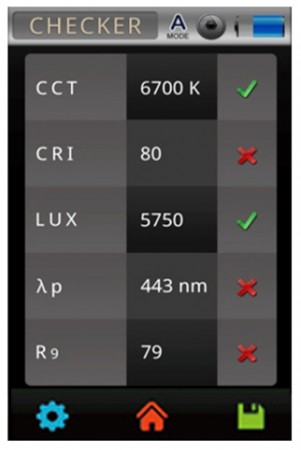

	8. Quality Control Checker Mode
	9. Measurement Comparison Mode

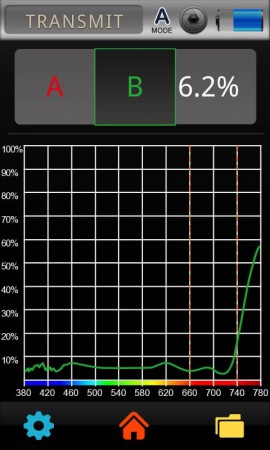

	10. Transmit Mode

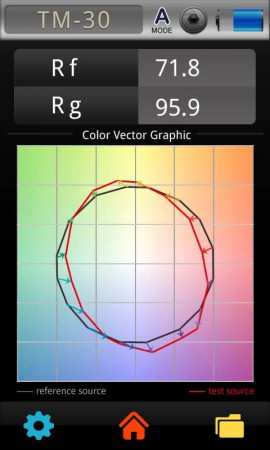

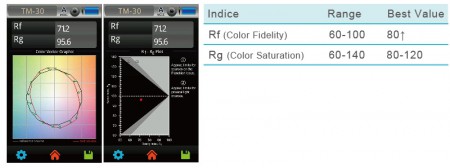

	11. TM-30-18 Mode

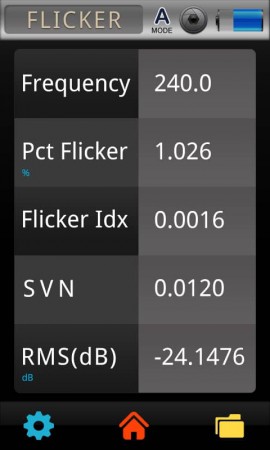

	12. Flicker Mode

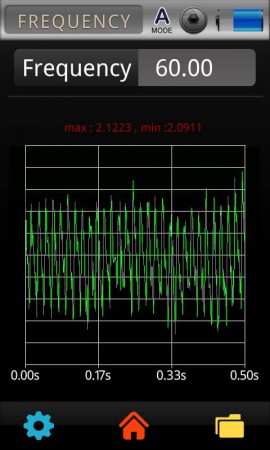

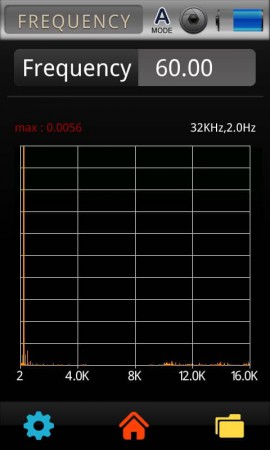

	13. Frequency Mode

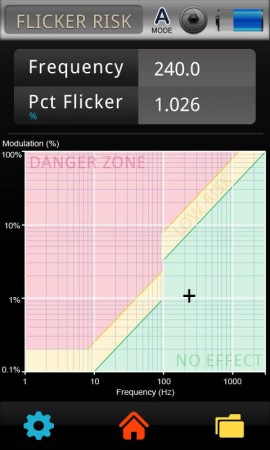

	14. Flicker Risk Mode
	15. Blue Light Hazard Mode

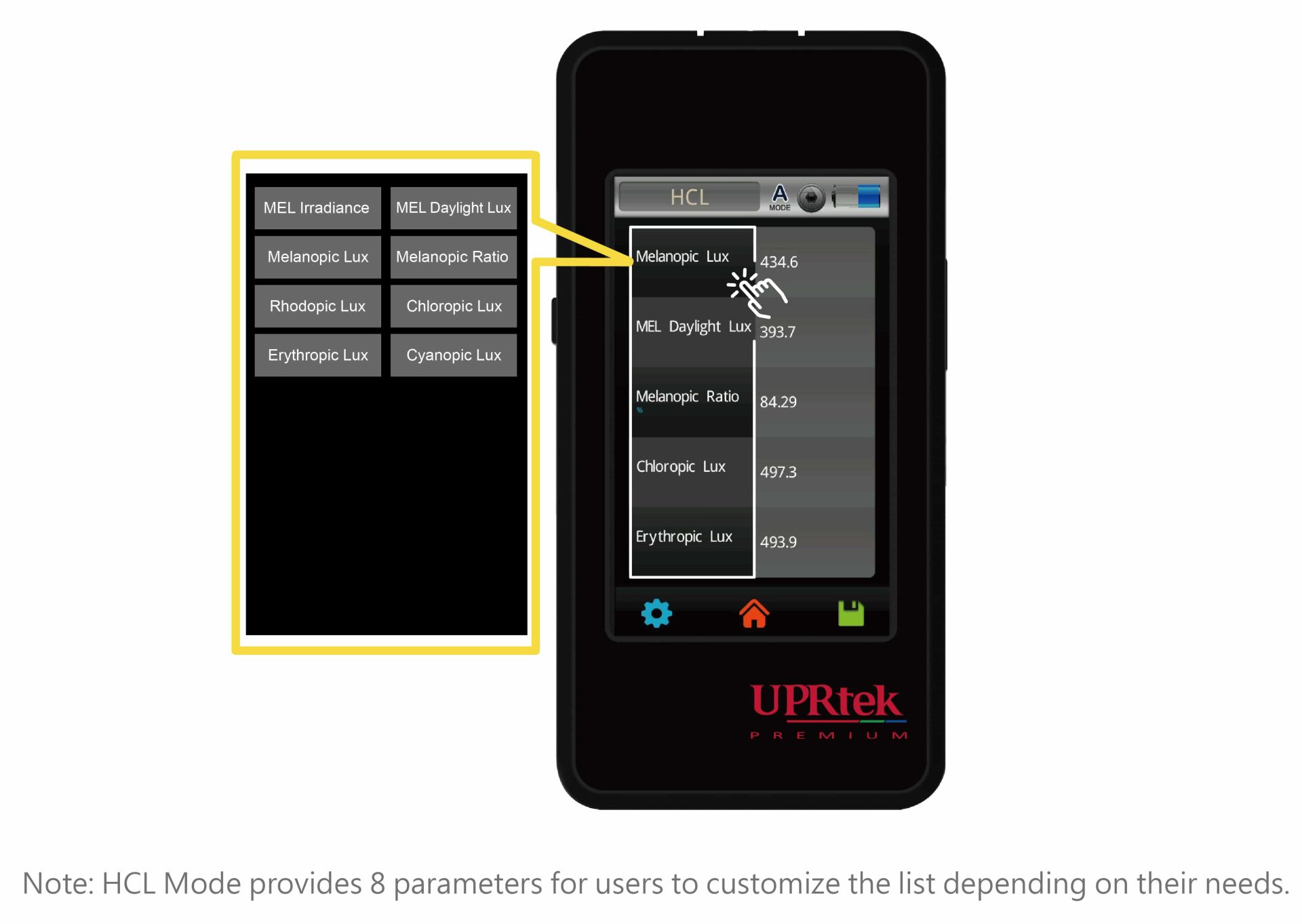

	16. HCL Mode
	17. Browser Mode
	18. Option Mode
Capacités de mesures	1.Illuminance (LUX)/Foot Candle (fc)
	2.Correlated Color Temperature ; CCT (K)
	3.CIE Chromaticity Coordinates
	(1) CIE 1931 x,y Coordinates
	(2) CIE 1976 u',v' Coordinates
	(3) CIE 1931 XYZ Value
	4.△x , △y , △u' , △v'
	5.Delta uv ; Duv
	6.Dominant Wavelength ; Hue ; λd (nm)
	7.Excitation Purity (%)
	8.Scotopic and Photopic Ratio (S/P)
	9.BIN ANSI C78.377 or Customized
	10.Standard Deviation Color Matching (SDCM)
	11.Color Rendering Index (CRI, Ra)/R1 to R15
	12.Color Quality Scale (CQS)
	13.Gamut Area Index (GAI)
	14.TM-30-15 (Rf, Rg, Color Vector Graphic)
	15.Television Lighting Consistency Index (TLCI)
	16.Flicker Frequency (Hz)
	17.Percent Flicker (%)
	18.Flicker Index + PstLM ( short term flicker severity)
	19.Stroboscopic Effect Visibility Measure (SVM)
	20.Flicker Risk - IEEE PAR1789
	21.PPFD (400 to 700nm) µmol/(m2*s)
	(1) PFD-UV (380 to 400nm) µmol/(m2*s)
	(2) PFD-B (400 to 500nm) µmol/(m2*s)
	(3) PFD-G (500 to 600nm) µmol/(m2*s)
	(4) PFD-R (600 to 700nm) µmol/(m2*s)
	(5) PFD-FR (700 to 780nm) µmol/(m2*s)
	22.Irradiance（380nm~780nm）(W/m2)
	23.Spectral Power Distribution(SPD), Unit: (mW/m2)
	24.Peak Wavelength ; λp (nm)
	25.Peak Wavelength Value ; λpV (mw/m2)
	26.Transmittance (%)
	27.Blue Light Weighted Irradiance ; EB (w/m2)
	28.Blue Light Hazard Efficacy of Luminous Radiation ; KB,V (w/lm)
	29.Blue Light Hazard Risk Group(RG)
	30.Blue Light Hazard Blue-ray %
	31. Melanopic Lux
	(1) Mel Irradiance
	(2) Mel Daylight Lux
	(3) Melanopic Ratio
	(4) Rhodopic Lux
	(5) Chloropic Lux
	(6) Erythropic Lux
	(7) Cyanopic Lux
Configurations système
Ecran	4.3" 800X480 Resistive Touch LCD
Nombre max de fichiers	≒ 21,000 Files @ 8GB SD Card (Excel + JPG)
Temps d'utilisation de la batterie	≦ 4 hours / Fully Charged
Alimentation	Adapter; 2500 mAh (3.7V Rechargeable Li-ion Battery)
Interface de sortie des données	SD Card (SD2.0,SDHC/up to 32G)/Mini USB Port (USB 2.0)/WiFi SD Card compatible with iOS and Android
Formats des données	Compatible Excel/JPG
Dimensions	163 x 81 x 26.6 mm (H x W x D)
Poids (avec la batterie)	260 g ± 10 g
Température de fonctionnement/Humidité	0 to 35 ℃, relative humidity 70% or less without condensation
Température de stockage/Humidité	-10 to 40 ℃, relative humidity 70% or less without condensation
Langues à l'écran	English/Traditional Chinese/Simplified Chinese/Japanese/Spanish/German/French/Italian/Russian
Résolution de la caméra	2M pixels
Correction du Cosinus
*1：Input source must be a stable light source. *2 ：Temperature 23±2℃ and relative humidity 50% or less. *3：Input the 550nm monochromatic light and measure the stray light ratio at 550nm ± 40nm. *4：It can be connected to mobile phones and tablets. *5：MSC Mode- Mass Storage Class. *6：Test condition is based on Lux > 300 lux of sine wave light source. *7：Repeatability test is based on the status of shutter opening. The company reserves the right to change product specifications at any time without prior notice.
